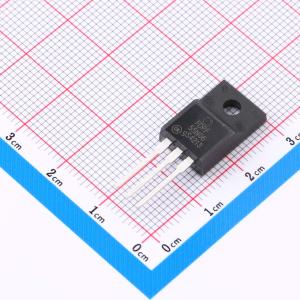

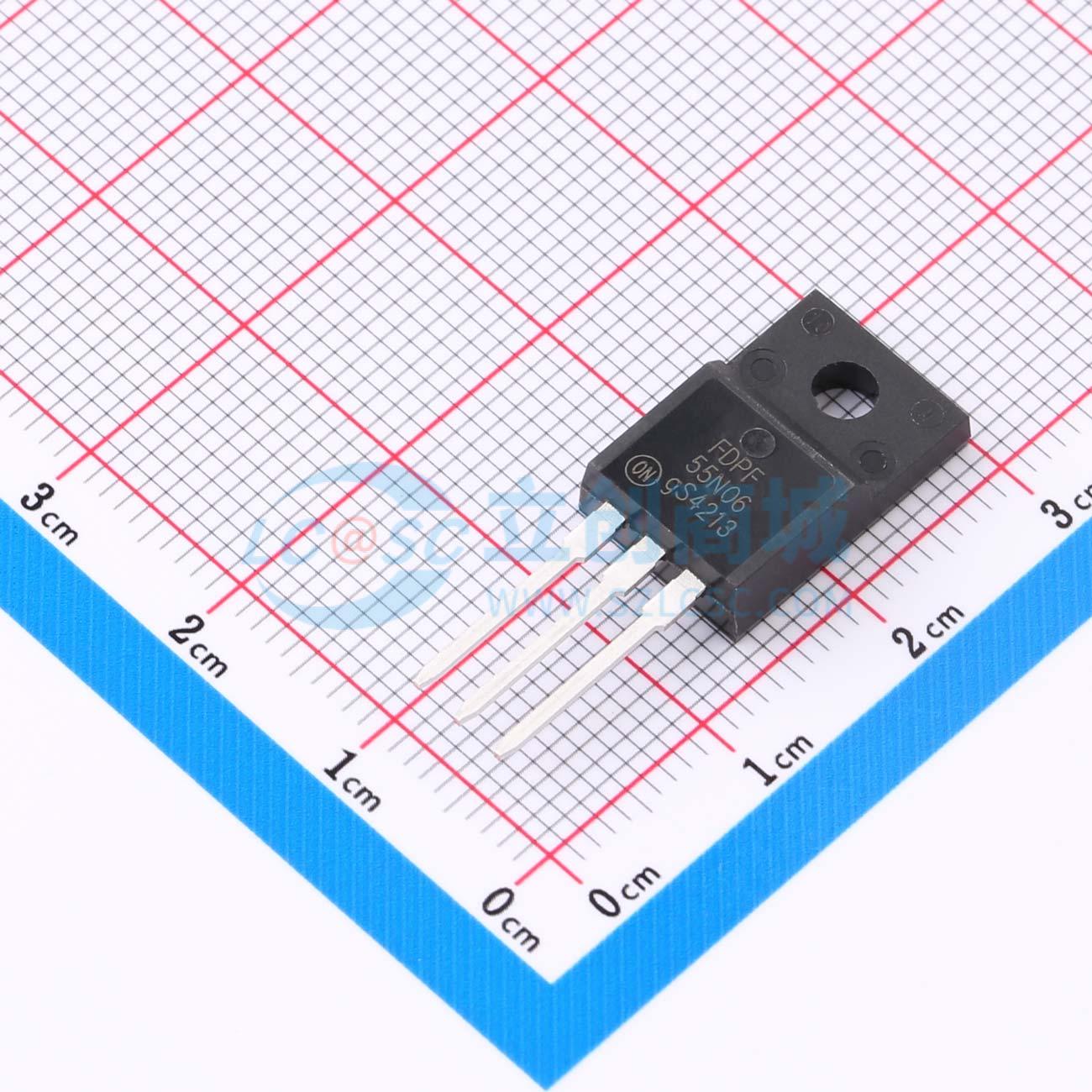

温馨提醒：图片仅供参考，商品以实物为准
FDPF55N06
1个N沟道 耐压:60V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UniFETTM MOSFET 是基于平面条纹和 DMOS 工艺的高压 MOSFET 系列。此 MOSFET 适用于降低导通电阻，提供更佳的开关性能以及更高的雪崩能量强度。此器件系列适用于开关电力转换器应用，如功率因数校正 (PFC)、平板显示屏 (FPD) TV 电源、ATX 和电子灯镇流器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDPF55N06
- 商品编号
- C188509
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 22mΩ@10V,27.5A | |
| 耗散功率(Pd) | 48W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 37nC@10V | |
| 输入电容(Ciss) | 1.51nF | |
| 反向传输电容(Crss) | 90pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 490pF |
商品概述
UniFET™ MOSFET是基于平面条纹和DMOS技术的高压MOSFET系列。这款MOSFET专为降低导通电阻、提供更好的开关性能和更高的雪崩能量强度而设计。该器件系列适用于开关电源转换器应用，如功率因数校正（PFC）、平板显示（FPD）电视电源、ATX电源和电子灯镇流器。
商品特性
- 在VGS = 10 V、ID = 27.5 A时，RDS(on) = 22 mΩ
- 低栅极电荷（典型值30 nC）
- 低Crss（典型值60 pF）
- 100%经过雪崩测试
应用领域
- 开关电源转换器应用
- 功率因数校正（PFC）
- 平板显示（FPD）电视电源
- ATX电源
- 电子灯镇流器
