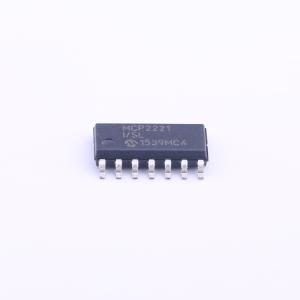

MCP2221-I/SL

MCP2221是一款USB转UART串行转换器，可让具备UART和/或I²C接口的应用实现USB连接。该器件集成了USB端接电阻和USB操作所需的振荡器，减少了外部元件。MCP2221有四个通用（GP）引脚，可实现多种功能（包括GPIO、USBCFG、SSPND、时钟输出、ADC、DAC和中断检测器）。

• 支持全速USB（12 Mb/s）
• 实现USB协议复合设备：用于USB转UART转换的通信设备类（CDC）、用于I²C设备控制和配置的人机接口设备（HID）
• 128字节缓冲区，可处理任何支持的UART波特率下的数据吞吐量：64字节发送、64字节接收
• 用于I²C通信和控制的人机接口设备（HID）：64字节缓冲区，可处理任何I²C波特率下的数据吞吐量
• 完全可配置的VID和PID分配及字符串描述符
• 总线供电或自供电
• 符合USB 2.0标准：TID# 40001594
• 在以下Windows操作系统上，使用虚拟串口（VCP）的标准驱动程序枚举为复合USB设备（CDC和HID）：XP（SP3）、Vista、7、8和8.1
• 用于建立自定义启动配置的配置工具
• I2C/SMBus终端
• Windows DLL
• 用于USB转UART选项的通信设备类（CDC）
• 响应SET LINE CODING命令以动态更改波特率
• 支持的波特率：300 - 115200
• 仅UART TX和RX引脚
• 在CDC枚举期间使用的序列号可通过使用Microchip提供的配置工具或从该设备的支持库调用适当的API来启用
• 该器件作为I²C主机运行。I²C总线上的读写数据通过USB接口传输
• I²C主机 - 最高400 kHz时钟速率 - 支持7位或10位可寻址设备；通过PC主机库支持10位可寻址设备 - 支持高达65,535字节的块读写
• SMBus主机 - 支持所有SMBus传输 - 通过芯片和支持库处理的组合实现SMBus功能 - 最高400 kHz时钟速率
• 四个通用输入/输出引脚
• 所有GP引脚均可分配给其他功能
• UART活动LED输出（UTX和URX）
• SSPND输出引脚
• USBCFG输出引脚（指示枚举何时完成）
• 三个ADC输入
• 一个具有两种可能输出选项的DAC
• 时钟参考输出：12 MHz或其他可配置值
• 外部中断边沿检测
• 工作电压：3.0至5.5V
• 静电放电（ESD）保护：> 4 kV人体模型（HBM）
• 工业（I）工作温度：-40℃至+85℃
• 通过汽车AEC-Q100认证
