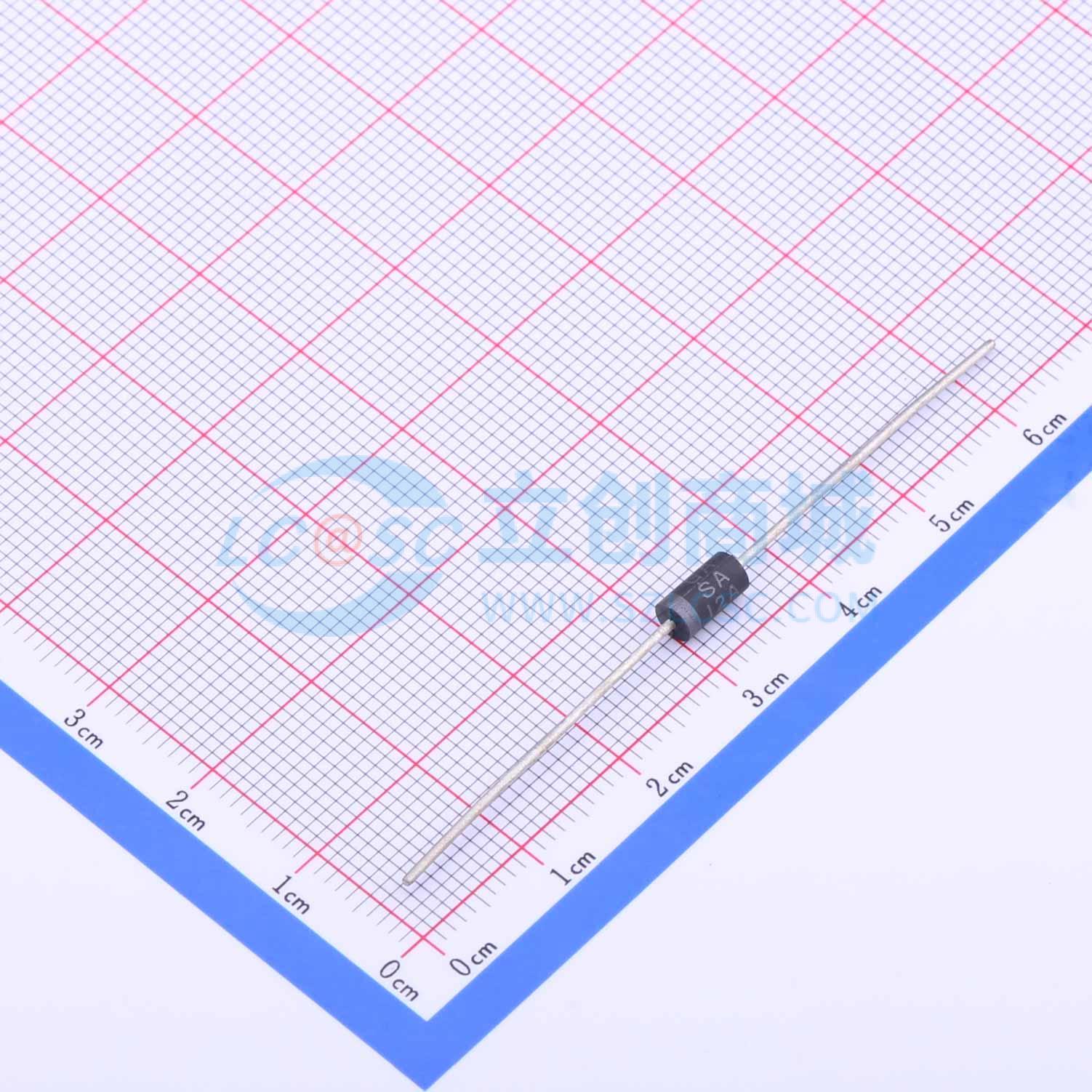

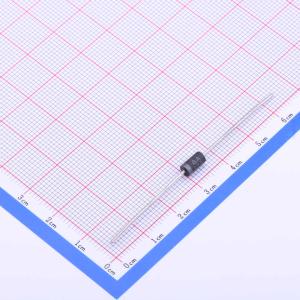

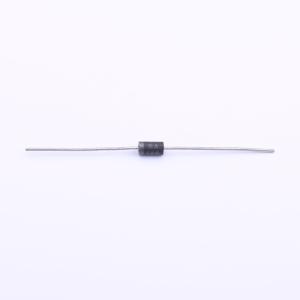

温馨提醒：图片仅供参考，商品以实物为准
SA12AG
单向TVS 12V截止 25.1A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- SA12AG
- 商品编号
- C184824
- 商品封装
- DO-41
- 包装方式
- 袋装
- 商品毛重
- 0.733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 25.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 500W | |
| 击穿电压 | 14.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SA5.0A系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SA5.0A系列采用安森美半导体独有的、经济高效且高度可靠的Surmetic™轴向引脚封装，非常适合用于通信系统、数控系统、过程控制、医疗设备、商用机器、电源及许多其他工业/消费应用。
商品特性
- 工作峰值反向电压范围 - 5.0至170V
- 峰值功率 - 500W（1.0ms时）
- 人体模型3级静电放电（ESD）等级（>16kV）
- 8.5V以上时漏电流低 < 1μA
- 符合UL 497B标准，用于隔离环路电路保护
- 规定了最大温度系数
- 响应时间通常 < 1.0ns
- 提供无铅封装
应用领域
-通信系统-数控系统-过程控制-医疗设备-商用机器-电源-工业/消费应用
