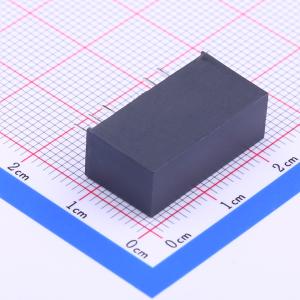

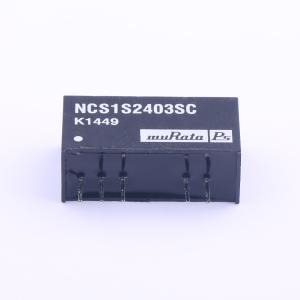

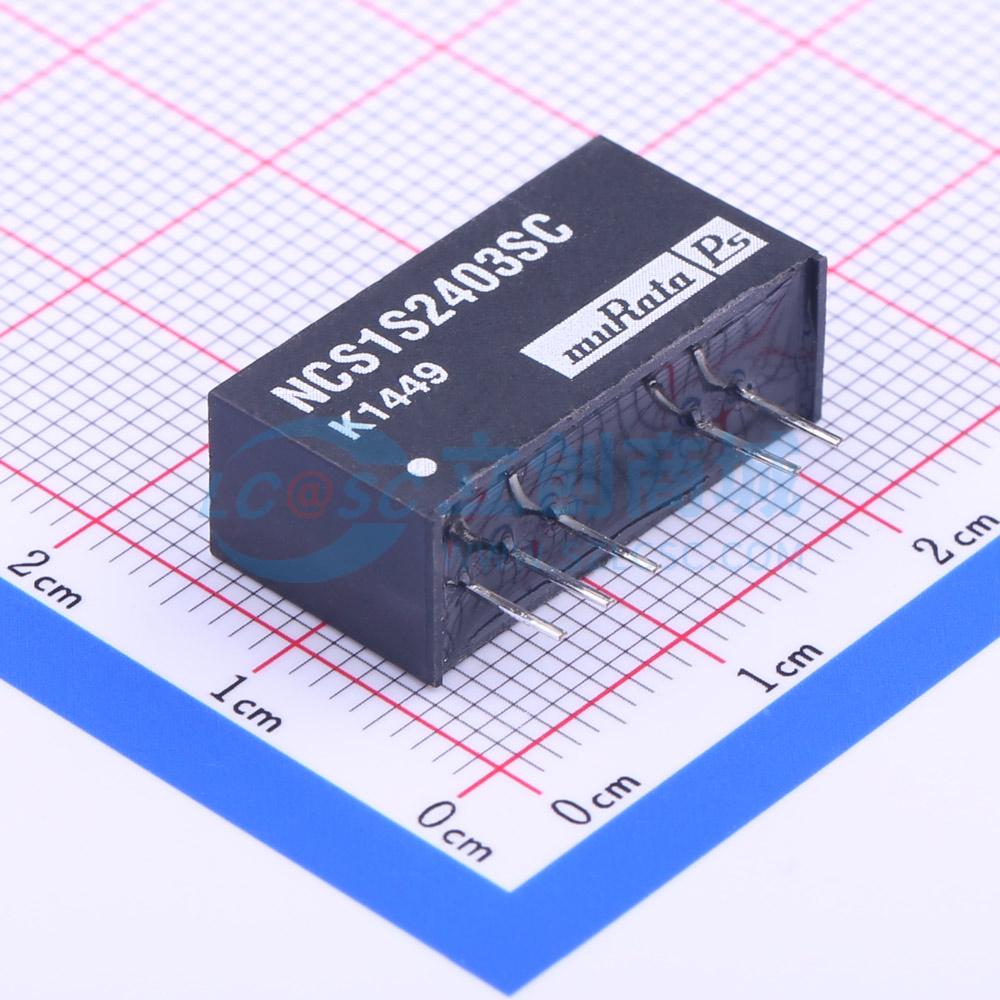

温馨提醒：图片仅供参考，商品以实物为准
NCS1S2403SC
9V~36V 3.3V 303mA 1W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DC/DC 转换器提供单输出电压，输入电压范围为 4.5-18V 和 9-36V，采用行业标准封装和标准引脚排列。
- 品牌名称
- muRata(村田)
- 商品型号
- NCS1S2403SC
- 商品编号
- C184954
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 36V | |
| 转换效率 | 78.5% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 303mA | |
| 最大容性负载 | 470uF | |
| 隔离电压(Vrms) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz~400kHz | |
| 静态电流 | - | |
| 纹波噪声 | 70mVp-p | |
| 长度 | 21.9mm | |
| 宽度 | 8.2mm | |
| 高度 | 11.3mm | |
| 稳压类型 | - |
商品概述
NCS1 系列 DC/DC 转换器可在 4.5 - 18V 和 9 - 36V 输入电压范围内提供单路输出电压。NCS1 采用行业标准封装和标准引脚排列。
商品特性
- NCS1 系列 DC/DC 转换器可在 4.5 - 18V 和 9 - 36V 输入电压范围内提供单路输出电压。
- NCS1 采用行业标准封装和标准引脚排列。
- NCS1 转换器具备关断功能，用户可将转换器置于低功耗状态。
- NCS1 系列采用环形隔离变压器，漆包线的初级和次级绕组之间无需额外绝缘。
- NCS1 系列已通过美国保险商实验室（UL）认证，符合 UL 60950 标准，在最高 105℃ 的外壳温度下具备功能性绝缘。
- 该系列与 RoHS 焊接系统兼容，可承受 260℃ 的波峰焊峰值温度 10 秒。该产品系列的引脚端接镀层为镀镍打底的热浸哑光锡。该系列向后兼容 Sn/Pb 焊接系统。
应用领域
- 电信
- 电池供电系统
- 过程控制
- 分布式电源系统
