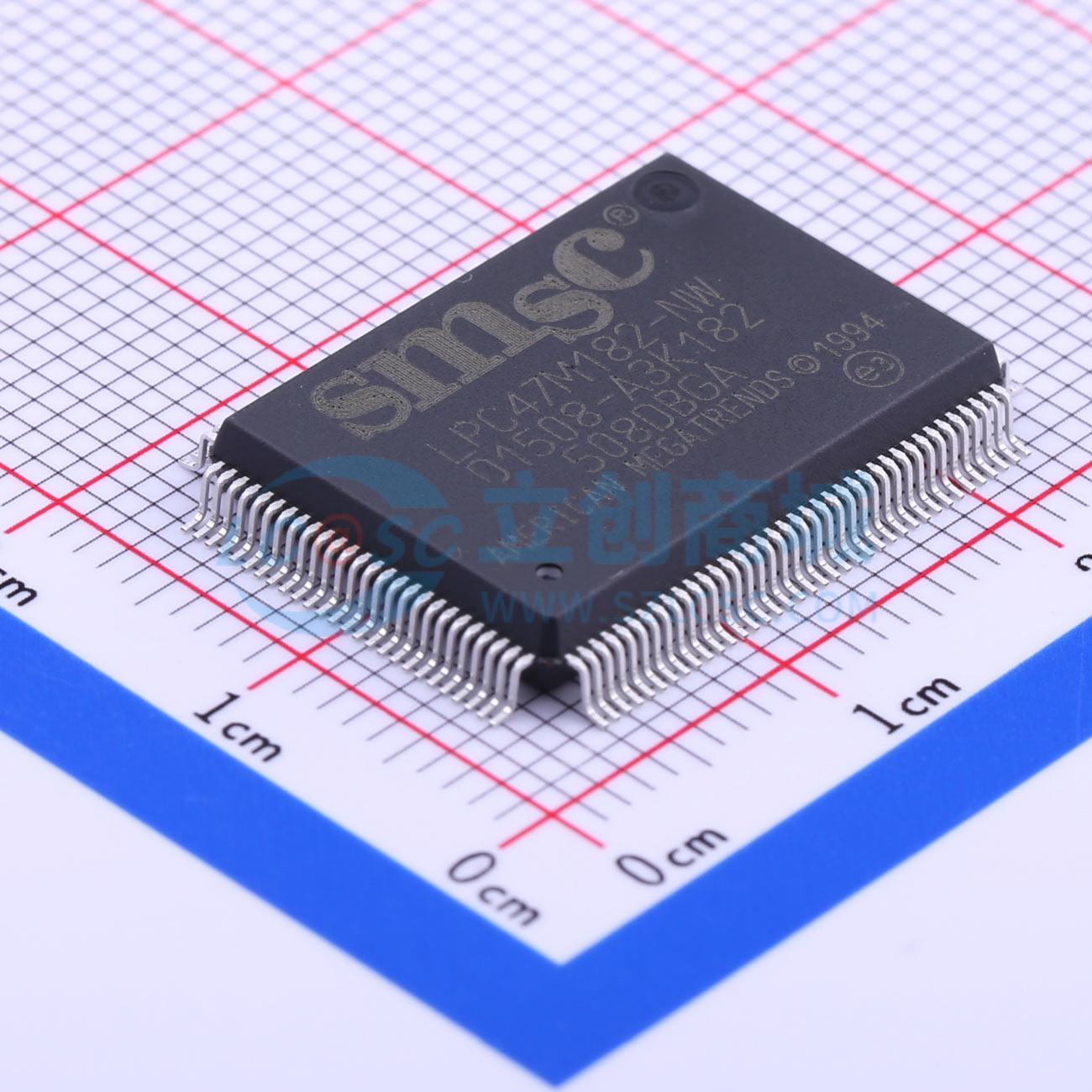

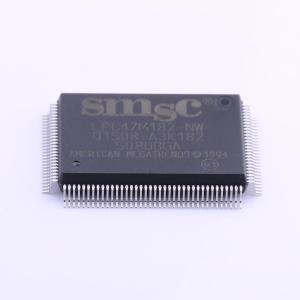

LPC47M182-NW

LPC47M182是一款适用于台式电脑的3.3V（5V耐压）、符合PC99a/PC2001标准的高级I/O控制器。该器件实现了低引脚数（LPC）接口，将I/O功能以及主板胶合逻辑集成到一个128引脚封装中。这是一种节省主板空间的解决方案，可降低成本。LPC47M182还提供13个通用引脚，为系统设计人员提供了灵活性，以及两个风扇转速计输入。LPC47M182的LPC接口支持LPC I/O和DMA周期。

LPC47M182包含完整的传统I/O：一个键盘接口；Microchip真正的CMOS 765B软盘控制器，带有先进的数字数据分离器；两个与16C550A兼容的UART；一个多模式并行端口，包括ChiProtect电路以及EPP和ECP。真正的CMOS 765B内核与IBM PC/XT和PC/AT架构100%兼容，此外，它还提供数据溢出和下溢保护。Microchip专利的先进数字数据分离器便于测试和使用。并行端口与IBM PC/AT架构以及IEEE 1284 EPP和ECP兼容。LPC47M182集成了复杂的电源控制电路（PCC），支持键盘和鼠标唤醒事件以及PME支持。PCC支持多种低功耗掉电模式。LPC47M182与ACPI 1.0b/2.0兼容。

主板胶合逻辑包括各种电源管理逻辑，包括nRSMRST的生成、电源正常信号的生成、5V主电源和备用参考电压的生成。还有三个LED用于指示电源状态和硬盘活动。转换电路将3.3V信号转换为5V信号。还包括SMBus主电源井到恢复电源井的隔离电路。

LPC47M182支持ISA即插即用标准寄存器集（版本1.0a）。LPC47M182中每个逻辑设备的I/O地址、DMA通道和硬件IRQ可通过内部配置寄存器重新编程。有多达480个（并行端口为960个）I/O地址位置选项、一个串行IRQ接口和三个DMA通道。片上中断生成寄存器使外部软件能够在串行IRQ接口上生成IRQ1至IRQ15。

LPC47M182的增强型数字数据分离器不需要任何外部滤波组件，因此易于使用，可降低系统成本并减少电路板面积。LPC47M182的寄存器与Microchip专有的82077AA内核兼容。

• 3.3V工作电压（5V耐压）
• LPC接口 - 复用命令、地址和数据总线 - 与支持PCI系统的串行IRQ接口兼容的串行IRQ接口
• 符合ACPI 1.06/2.0标准
• 可编程唤醒事件接口
• 符合PC99a/PC2001标准
• 通用输入/输出引脚（13个）
• 风扇转速计输入（2个）
• 绿色和黄色电源LED
• 与ISA即插即用兼容的寄存器集
• 主板胶合逻辑 - 5V参考电压生成 - 5V备用参考电压生成 - IDE复位/缓冲PCI复位输出 - 电源正常信号生成 - 电源排序 - 电源开启电路 - 恢复复位信号生成 - 硬盘前面板LED - DDC到VGA显示器的电压转换 - SMBus隔离电路 - CNR动态降频控制
• 2.88MB超级I/O软盘控制器 - 授权的CMOS 765B软盘控制器 - 软件和寄存器与Microchip专有的82077AA兼容内核兼容 - 支持一个软盘驱动器 - 可配置的开漏/推挽输出驱动器 - 支持垂直记录格式
• 16字节数据FIFO - 100%与IBM兼容 - 检测所有溢出和下溢情况
• 复杂的电源控制电路（PCC），包括多种掉电模式以降低功耗 - DMA使能逻辑 - 数据速率和驱动器控制寄存器
• 480个地址、最多八个IRQ和三个DMA选项
• 增强型数字数据分离器 - 2 Mbps、1 Mbps、500 Kbps、300 Kbps、250 Kbps数据速率 - 可编程预补偿模式
• 键盘控制器 - 与8042软件兼容 - 8位微计算机 - 2k字节程序ROM - 256字节数据RAM - 四个专门用于键盘/鼠标接口的开漏输出 - 异步访问两个数据寄存器和一个状态寄存器 - 支持中断和轮询访问 - 8位计数器定时器 - 端口92支持 - 快速门A20和KRESET输出
• 串行端口 - 两个全功能串行端口 - 高速与16C550A兼容的UART，带有发送/接收16字节FIFO - 支持230k和460k波特率 - 可编程波特率发生器 - 调制解调器控制电路 - 480个地址和15个IRQ选项
• 红外端口 - 多协议红外接口 - 32字节数据FIFO - 符合IrDA 1.0标准 - SHARP ASK IR - HP - SIR - 480个地址、最多15个IRQ和三个DMA选项
• 带ChiProtect的多模式并行端口 - 标准模式与IBM PC/XT、PC/AT和PS/2兼容的双向并行端口 - 与增强型并行端口（EPP）兼容 - EPP 1.7和EPP 1.9（符合IEEE 1284标准） - 符合IEEE 1284标准的增强功能端口（ECP） - 用于保护的ChiProtect电路 - 960个地址、最多15个IRQ和三个DMA选项
• 中断生成寄存器 - 寄存器在串行IRQ接口上生成IRQ1 - IRQ15。
• 异或链板测试
• 128引脚QFP，符合RoHS标准的封装，3.2 mm引脚间距
