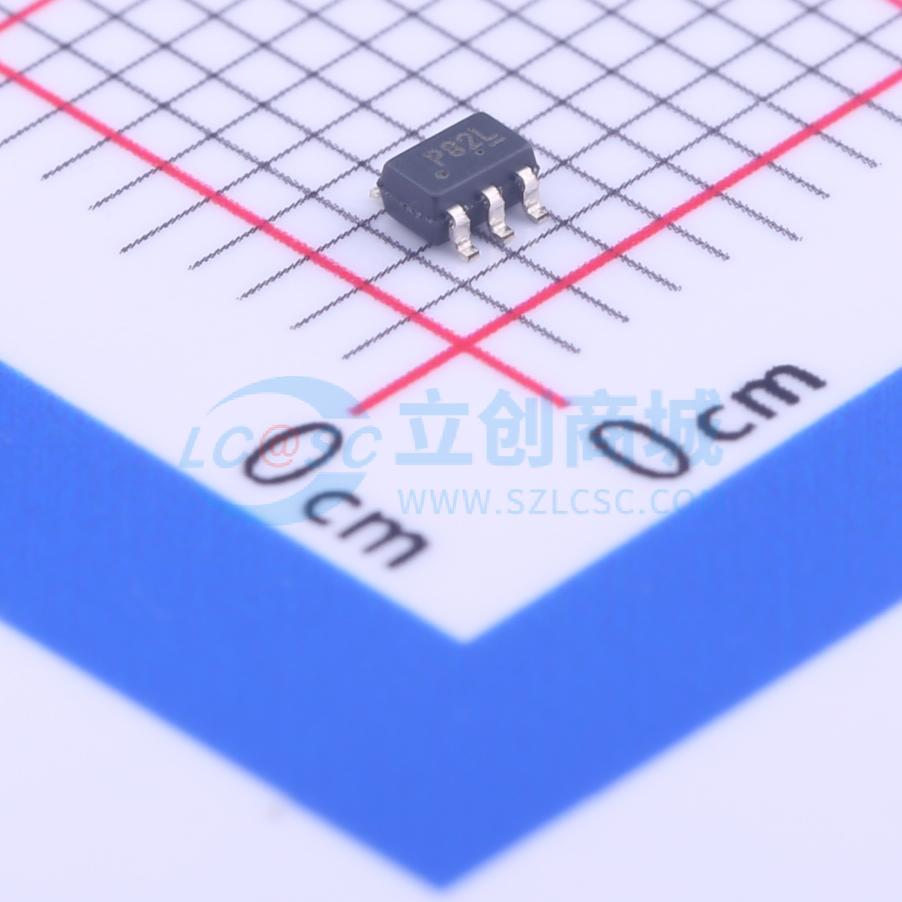

CAT5138SDI-10GT3
CAT5138SDI-10GT3
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT5138SDI-10GT3
- 商品编号
- C184997
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 10kΩ | |
| 抽头数 | 128 | |
| 通道数 | 1 | |
| 精度 | ±20% | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 温度系数 | ±300ppm/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 阻值变化 | 线性 | |
| 带宽 | 400kHz | |
| 静态电流 | 500nA |
商品概述
CAT5136、CAT5137和CAT5138是一系列数字电位器，可在多种配置下像机械电位器一样工作。127个相等电阻元件之间的抽头点通过CMOS开关连接到滑动端输出。开关通过I²C串行总线由7位滑动端控制寄存器（WCR）控制。CAT5136配置为可变电阻器。CAT5137和CAT5138是电阻分压器，电位器的一个端子连接到地。CAT5137和CAT5138具有不同的器件ID，这使得可以在同一条I²C总线上同时使用这两款器件。上电时，WCR设置为中间刻度（1000000）。
商品特性
- 单线性数字电位器，具有128个抽头
- 端到端电阻为10 kΩ、50 kΩ和100 kΩ
- I²C接口
- 上电时滑动端置于中间刻度
- 数字电源范围（VDD）：2.7 V至5.5 V
- 低待机电流
- 工业温度范围：-40℃至+85℃
- 6引脚SC−70封装
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- LCD屏幕调节
- 音量控制
- 机械电位器替换
- 增益调节
- 线路阻抗匹配
- VCOM设置调节
