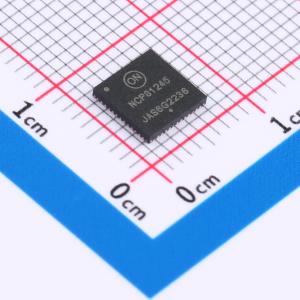

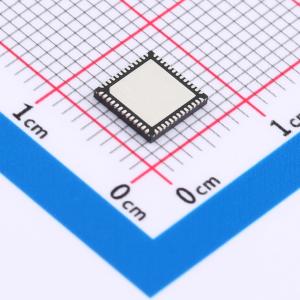

温馨提醒：图片仅供参考，商品以实物为准
NCP81245MNTXG
NCP81245MNTXG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP81245 是 3 轨多相降压方案，针对具有 3/2/1 + 3/2/1 + 1 相（其中包括执行 4/3/2/1 + 2/1 + 1）用户配置的 Intel IMVP8 兼容 CPU 进行了优化。该控制器结合了真正的差分电压检测、电感器 DCR 电流检测，输入电压前馈和自适应电压定位功能，可为笔记本电脑应用提供精确的稳压电源。该多相轨控制系统基于组合了 DCR 电流感应的双边脉宽调制 (PWM)，以较低的系统成本提供对于动态负载事件的最快初始响应。 单相控制器可用于 SA 或 GTUS 电源轨。 它利用了安森美半导体获得专利的高性能 RPM 运行。RPM 控制可最大化瞬变响应，同时允许在非连续频率缩放运行和连续模式全功率运行之间平稳过渡。 单相电源轨具有一个超低偏移电流监控放大器，该放大器具有可编程偏移补偿功能，可实现超高精度电流监控。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP81245MNTXG
- 商品编号
- C185011
- 商品封装
- QFN-52(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.666667克(g)
商品参数
参数完善中
商品概述
NCP81245 是一种三轨（3+3+1相）降压解决方案，专为Intel的IMVP8 CPU优化。两个多相轨控制系统基于双沿脉宽调制（PWM）结合DCR电流检测，提供对动态负载事件的超快初始响应，并降低系统成本。单相轨使用安森美的专利高性能RPM操作，这在最大化瞬态响应的同时，允许在不连续频率缩放操作和连续模式全功率操作之间平滑过渡。NCP81245 包含一个具有可编程偏移补偿的超低偏移电流监控放大器，用于高精度电流监控。
三相轨的主要特性包括：
- 双沿调制以实现对瞬态负载的最快初始响应
- 高性能操作误差放大器
- 数字软启动斜坡
- 动态参考注入
- 精确总和电流放大器
- 双高阻抗差分电压和总电流检测放大器
- 相间动态电流平衡
- 每相真正的差分电流平衡检测放大器
- 自适应电压定位（AVP）
- 300 kHz至750 kHz的开关频率范围
- Vin 范围从4.5 V到20 V
- 在预充电负载下启动同时避免错误过压保护
- 超声波操作
- 无铅且符合RoHS标准
单相轨的主要特性包括：
- 超声波操作
- 可调节Vboot
- 数字控制的操作频率
- 增强型RPM控制系统
- 超低偏移IOUT监控
- 动态VID前馈
- 可编程下垂增益
- 零下垂能力
- 温度监控
NCP81245是一种三轨（3+3+1相）PWM控制器，具有单一串行Intel专有接口控制接口。它有四个配置引脚，这些引脚是PWM引脚上的次级功能。上电时，从这些引脚通过连接到该引脚的电阻器源出10 μA的电流，并测量得到的电压。这种配置允许编程以下特性：
- Intel专有接口地址
- 相位倍增器
- 开关频率
- Vboot
NCP81245的Vboot通过单个电阻外部编程。在启动期间测量引脚电压，此值在初始上电序列完成后无法更改。
