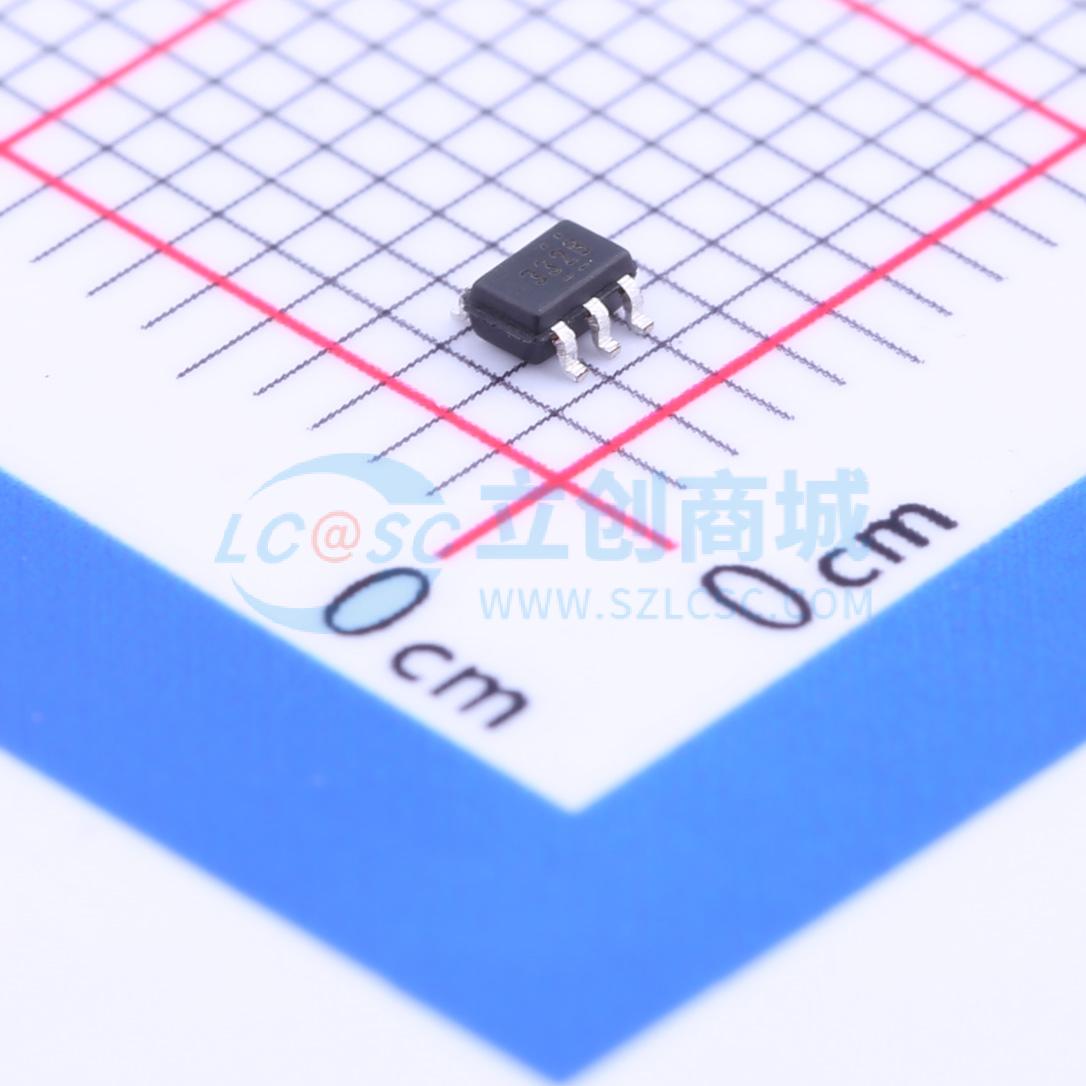

温馨提醒：图片仅供参考，商品以实物为准
NC7SZ332P6X
TinyLogic UHS三输入或门
- 描述
- NC7SZ332 是一款单 3 输入 OR 门极，属于安森美半导体的 TinyLogic 超高速系列。该器件使用先进的 CMOS 技术制造，可实现超高速和高输出驱动，同时可在非常宽的 VCC 运行范围内保持低静态功耗。该器件规定运行范围为 1.65 至 5.5V VCC。当 VCC 为 0V 时，输入和输出为高阻抗。输入耐压达 7V，而无论 VCC 运行电压任何。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SZ332P6X
- 商品编号
- C185032
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V~4.5V；2.3V~2.68V；1.9V~2.15V；2.9V~3V；3.8V~4V；2.4V~2.8V；1.29V~1.52V；1.55V~1.65V；2.2V~2.3V | |
| 输出低电平(VOL) | 0V~100mV；0V~100mV；0V~100mV；0V~100mV；80mV~240mV；220mV~550mV；220mV~550mV；150mV~400mV；100mV~300mV | |
| 系列 | 7SZ系列 | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 3 |
商品特性
- 该器件采用先进CMOS技术制造，可在很宽的VCC工作范围内实现超高速和高输出驱动，同时保持低静态功耗。
- 器件规定在1.65V至5.5V的VCC范围内工作。
- 当VCC为0V时，输入和输出为高阻抗。
- 输入可承受高达7V的电压，与VCC工作电压无关。
- 节省空间的SC70 6引脚封装
- 超小型MicroPak无铅封装
- 超高速，在5V VCC时，传播延迟时间tpd典型值为2.4ns（负载为50pF）
- 高输出驱动，在3V VCC时为±24mA
- 宽VCC工作范围：1.65V至5.5V
- 掉电时输入/输出为高阻抗
- 过压耐受输入便于5V至3V转换
- 采用专利的噪声/EMI降低电路
