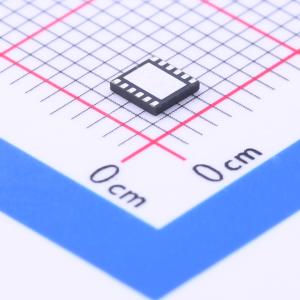

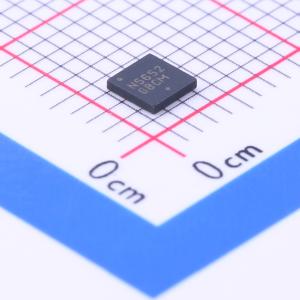

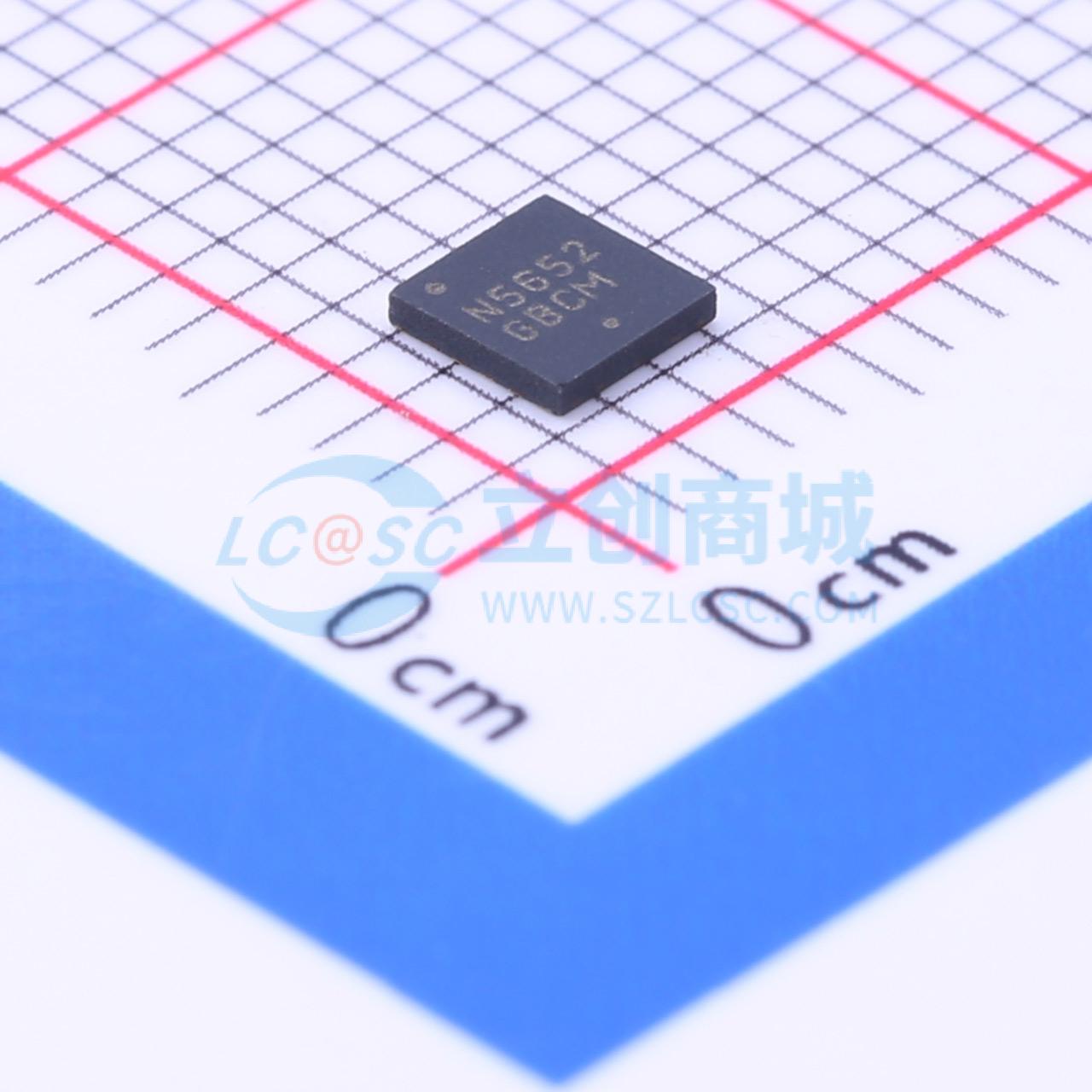

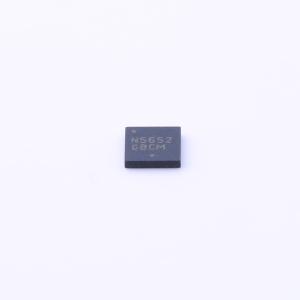

NCS5652MUTWG实物图
  • NCS5652MUTWG商品缩略图
  • NCS5652MUTWG商品缩略图
  • NCS5652MUTWG商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCS5652MUTWG

NCS5652MUTWG

品牌名称
onsemi(安森美)
商品型号
NCS5652MUTWG
商品编号
C185057
商品封装
UDFN-12-EP(3x3)​
包装方式
编带
商品毛重
0.111克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数双路
最大电源宽度(Vdd-Vss)13.2V
轨到轨-
增益带宽积(GBP)350kHz
输入失调电压(Vos)15mV
输入失调电压温漂(Vos TC)2uV/℃
压摆率(SR)1.5V/us
属性参数值
输入失调电流(Ios)-
噪声密度(eN)-
共模抑制比(CMRR)100dB
输入失调电流温漂(Ios TC)-
静态电流(Iq)3mA
输出电流500mA
工作温度-40℃~+125℃
单电源3.3V~13.2V

商品概述

NCx5652是一款双电源运算放大器,具有通用的输出级配置,允许采用传统运算放大器偏置方式,或由用户调整效率、隔离度或进行电流监测。集成的反激二极管可在电感负载瞬变期间保护放大器。NCx5652的工作电源电压低至3.3 V,能够提供500 mA的电流,同时保持出色的输出摆幅。集成的热关断电路可保护NCx5652免受过功耗影响。该器件设有热警告标志,用于外部监测,可与系统微控制器实现灵活接口。这个集电极开路的热标志输出还兼作禁用输入,可在用户控制下使两个放大器输出呈三态。12引脚3x3 mm UDFN封装在实现高密度PCB节省空间的同时,还具备良好的散热性能。

商品特性

  • 工作电源电压范围:3.3 V至13.2 V
  • 输出电源电压范围:3.3 V至13.2 V
  • 高电流驱动:工作电流500 mA
  • 热标志:集电极开路,便于灵活接口
  • 热关断/禁用功能
  • 输出可承受短路(源极或地短路电流达1 A)
  • 无需电源排序(VCC、VC1、VC2)
  • UDFN12封装具有可焊侧翼,可提高可焊性
  • 采用NCV前缀,适用于汽车及其他有特殊场地和控制变更要求的应用;符合AEC - Q100标准,具备生产件批准程序(PPAP)能力
  • 这些器件无铅、无卤素/无溴化阻燃剂(BFR),符合RoHS标准

应用领域

  • 电信
  • Vcom驱动器
  • 小型直流有刷电机
  • LED串驱动器
  • 电致变色驱动器
