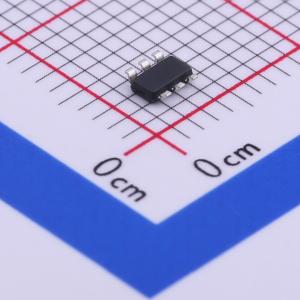

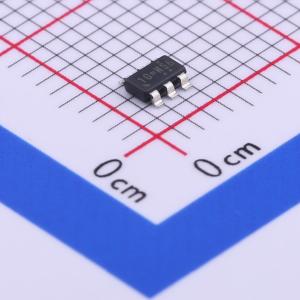

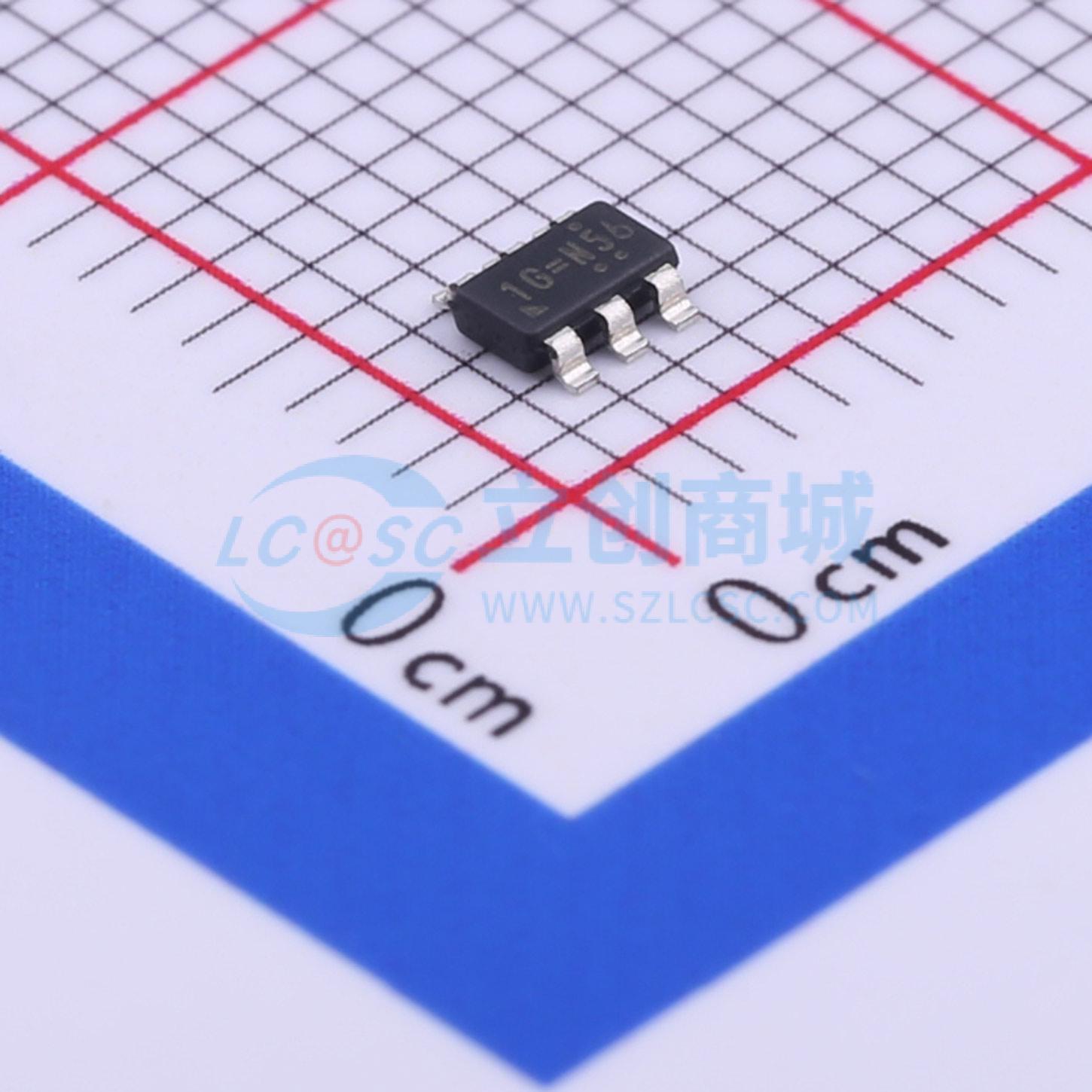

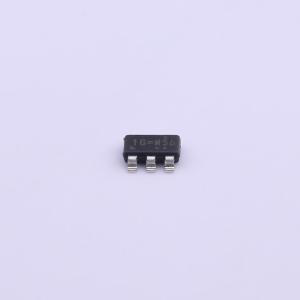

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 800mV~6.5V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6214A/B是一款简单易用的3A同步降压DC-DC转换器，输入电源电压范围为4.5V至18V。该器件集成了低RDS(ON)功率MOSFET，在SOT-23封装中实现高效率，并内置精确的参考电压（根据产品选项为0.765V或0.8V）。 RT6214A/B采用先进恒定导通时间（ACOTTM）控制架构，只需少量外部元件即可提供超快速瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作。RT6214A工作在自动省电模式（PSM），可在轻载运行时保持高效率。RT6214B工作在强制PWM模式，有助于满足严格的电压调节精度要求。 RT6214A/B通过检测两个FET的电流实现可靠的过流保护。该器件具有逐周期限流保护功能，可防止器件在输出短路、过流或电感饱和时遭受灾难性损坏。RT6214A/B SOT-23-6系列内置软启动功能，可防止启动时产生浪涌电流；SOT-23-8系列可通过在外部SS引脚连接电容实现可编程启动。该器件还具备输入欠压锁定、输出欠压保护和过温保护（热关断）功能，确保在所有工作条件下安全平稳运行。RT6214A/B提供TSOT-23-6 (FC)和TSOT-23-8 (FC)封装。
商品特性
- 输入电源电压范围：4.5V至18V
- 内置100mΩ/50mΩ低RDS(ON)功率FET的3A转换器
- 采用先进恒定导通时间（ACOTTM）控制实现超快速瞬态响应
- 固定开关频率：500kHz（SOT23-6）或650kHz（SOT23-8）
- 可选工作模式：
- 自动省电模式（PSM）（RT6214A）
- 强制PWM模式（RT6214B）
- 针对低ESR陶瓷输出电容进行优化
- ±1.5%高精度反馈参考电压
- 输出电压范围：最高6.5V
- SOT-23-6内置固定软启动（典型值1ms）
- SOT-23-8支持外部可调软启动
- 预偏置输出的单调启动
- 上管/下管FET保护实现可靠的过流保护
- 输入欠压锁定（UVLO）
- 带打嗝模式的输出欠压保护（UVP）
- 过温保护（OTP）（热关断）
- 使能控制
- SOT-23-8具备电源正常指示功能
- 符合RoHS标准且无卤
- 提供TSOT-23-6或TSOT-23-8封装
应用领域
- 机顶盒
- 液晶电视
- 家庭网络设备
- 监控设备
- 通用应用
