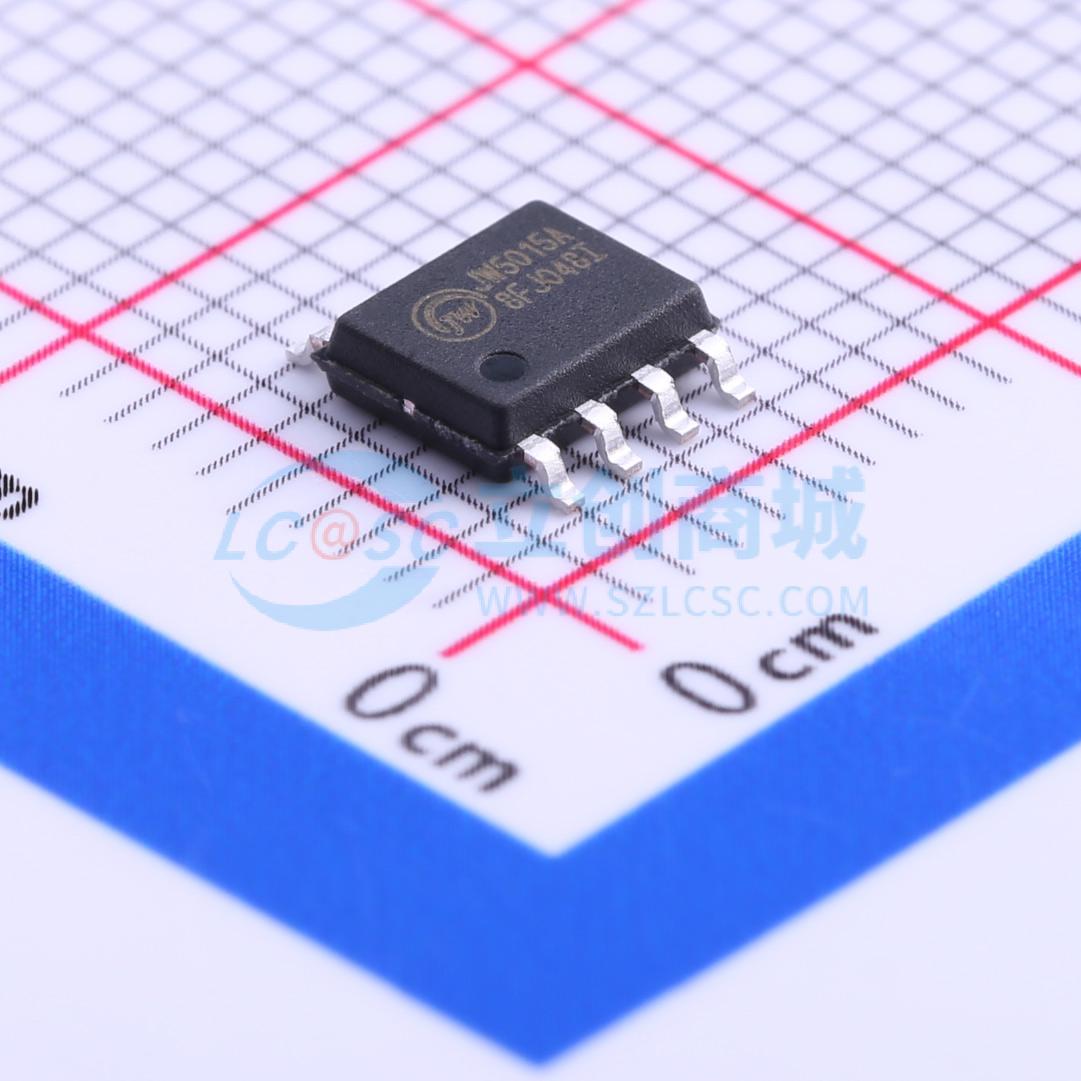

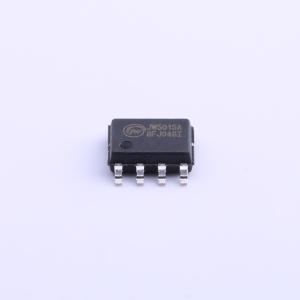

温馨提醒：图片仅供参考，商品以实物为准
JW5015AESOP#TRPBF
2A, 40V 同步降压转换器
- 描述
- JW5015A 是一款电流模式单片降压开关调节器,工作输入范围为3.6V到40V,可提供2A连续输出电流,内部集成两个N-通道MOSFET,具有高效率和多种保护功能。
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW5015AESOP#TRPBF
- 商品编号
- C185108
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~40V | |
| 输出电压 | 800mV~37V | |
| 输出电流 | 2A | |
| 开关频率 | 220kHz~660kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 65uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
JW5015A是一款电流模式单片降压开关稳压器。JW5015A的输入电压范围为3.6V~40V，通过两个集成N沟道MOSFET可提供2A的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。电流模式控制可实现紧密的负载瞬态响应和逐周期电流限制。 JW5015A具备短路保护、热保护、启动电流失控保护和输入欠压锁定功能，确保了其可靠性。 JW5015A采用8引脚ESOP封装，使用最少的外部元件即可提供紧凑的解决方案。该封装有一个外露焊盘，可实现低热阻。 JW5015A是一款同步电流模式降压稳压器。它可将3.6V至40V的输入电压降至低至0.8V的输出电压，并能够提供高达2A的负载电流。
商品特性
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 绿色电子产品/电器
- 笔记本电脑
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 绿色电子产品/电器
- 笔记本电脑
