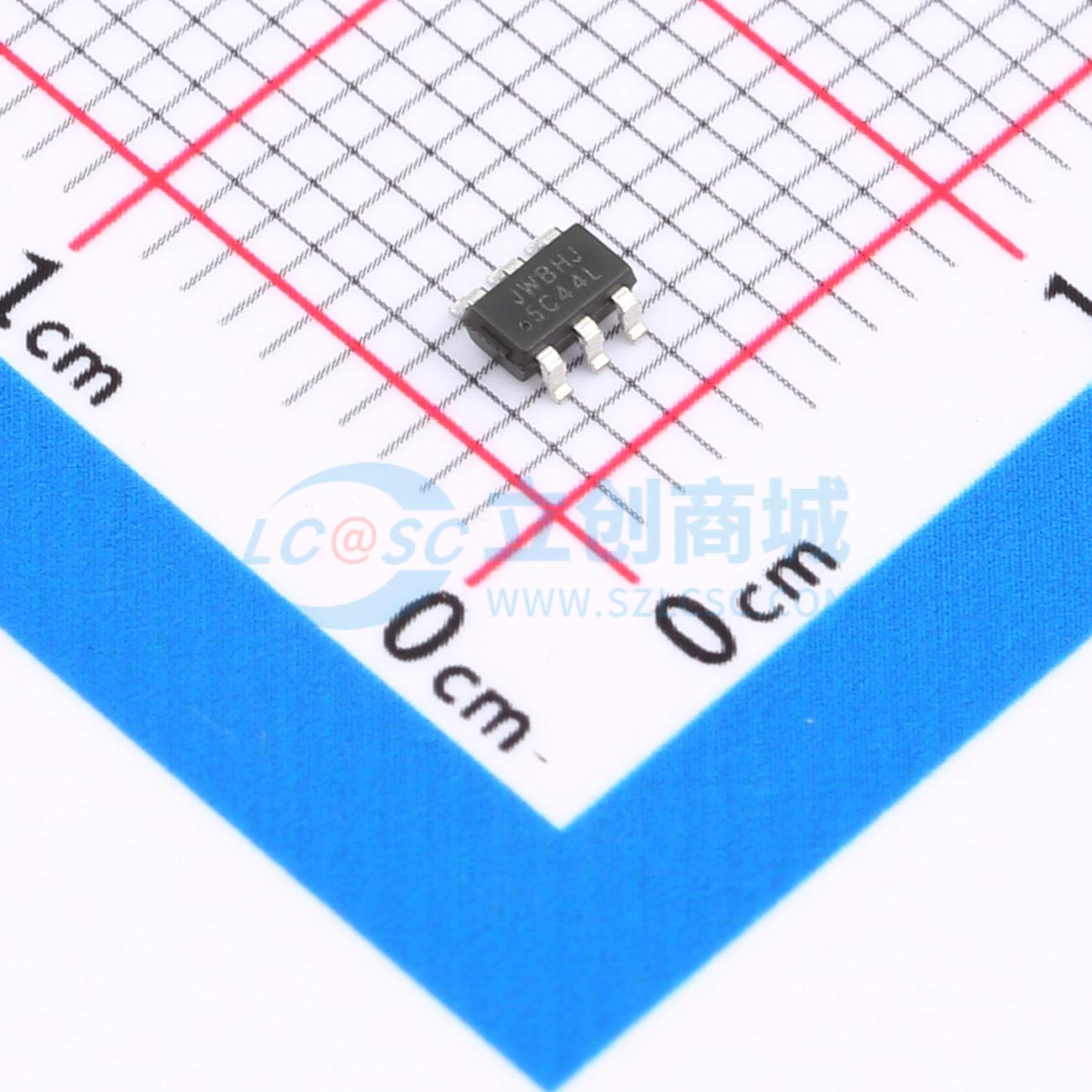

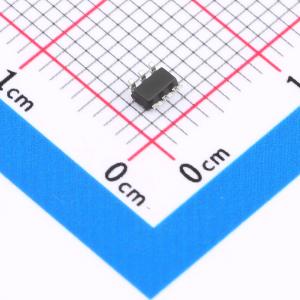

温馨提醒：图片仅供参考，商品以实物为准

JW5026

40V/1A 1.1MHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW5026是一款40V/1A,1.1MHz同步降压转换器,采用电流模式控制,具有4.7V至40V的输入电压范围,1A的连续输出电流,内部集成两个N-Channel MOSFET,提供高效率,无需外部肖特基二极管。轻载时,调节器以连续导通模式运行,保持低输出纹波。提供多种保护功能,包括短路保护、热保护、电流失控保护和输入欠压锁定保护。
品牌名称: Joulwatt(杰华特)
商品型号: JW5026
商品编号: C185109
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

JW5026是一款电流模式单片降压开关稳压器。JW5026的输入电压范围为4.7V至40V，通过两个集成的N沟道MOSFET可提供1A的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻载情况下，稳压器以连续导通模式工作，以保持低输出纹波。电流模式控制可实现紧密的负载瞬态响应和逐周期电流限制。 JW5026具备短路保护、热保护、电流失控保护和输入欠压锁定功能，确保了其可靠性。 JW5026采用6引脚SOT23 - 6封装，使用最少的外部元件即可提供紧凑的解决方案。

商品特性

4.7V至40V工作输入范围，1A输出电流
效率高达93%
轻载时采用FCC模式
内部软启动
1.1MHz开关频率
输入欠压锁定
采用SOT23 - 6封装
电流失控保护
短路保护
热保护

应用领域

分布式电源系统
汽车系统
高压电源转换
工业电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.7V~40V
	输出电压	800mV~37V
	输出电流	1A
	开关频率	750kHz~1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
