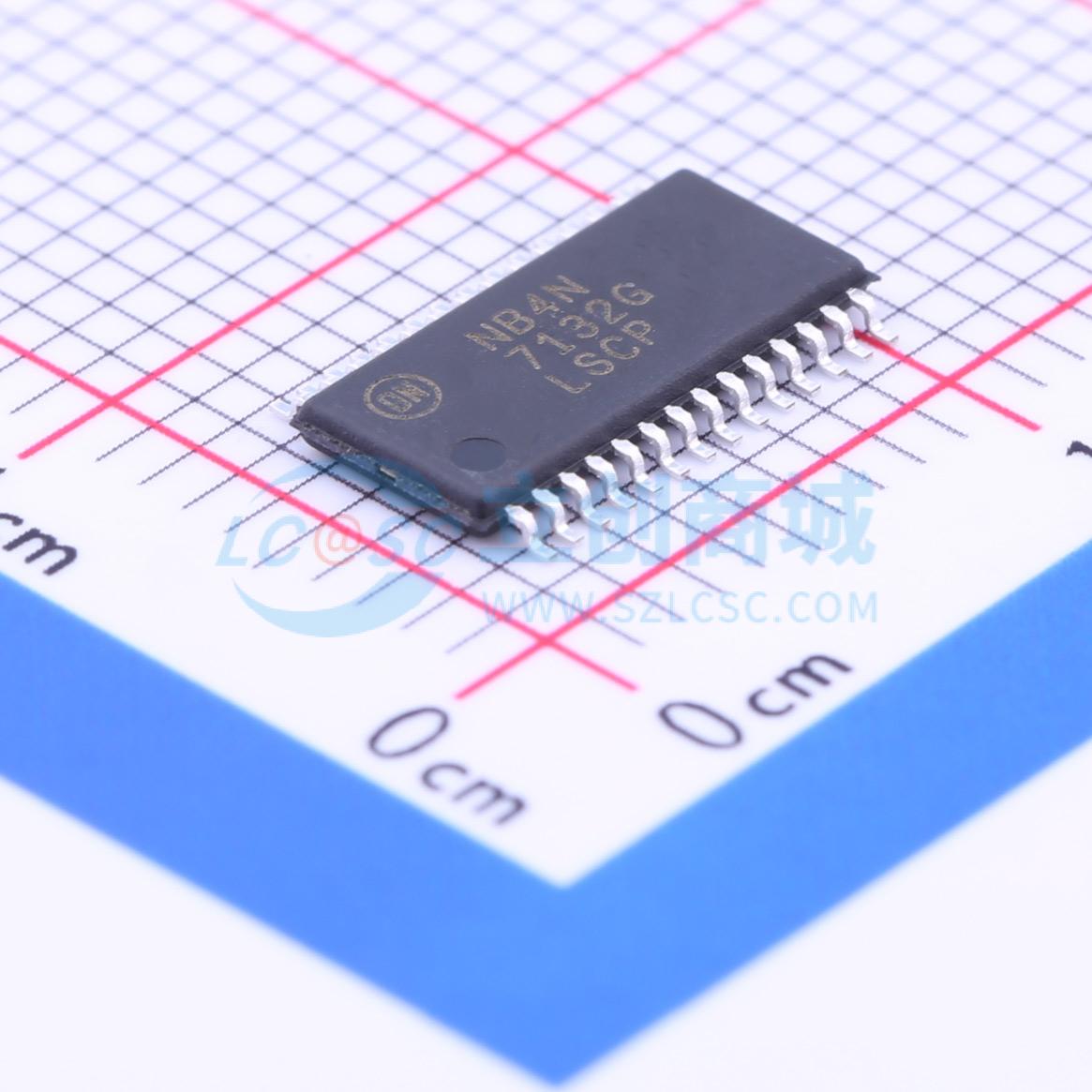

NB4N7132DTG

NB4N7132 是一款高性能 3.3 V 串行链路复制器，可提供光纤通道、千兆以太网（GbE）、高清电视（HDTV）和串行高级技术附件（SATA）应用中常见的串行环路复制和串行环回控制功能。其他常见应用包括用于内部和外部连接器之间路由的主机总线适配器，以及冗余交换矩阵卡之间的热插拔链路。 IN 信号同时发送至 OUT0 和 OUT1；当 OE0 和 OE1 为高电平时，分别使能对应的输出。OUT0 可通过 MUX0 引脚选择 IN 或 IN1。同样，OUT1 可通过 MUX1 引脚在 IN 或 IN0 之间进行选择。Out 可在 IN0 和 IN1 之间进行选择。 在链路复制器应用中，例如线卡到交换卡的链路，IN 信号会传输到 OUT0 和 OUT1，而 OUT 端会选择 IN0 或 IN1。在主机适配器应用中，IN 信号传输到 OUT0（内部连接器），并通过 IN0 返回数据。IN0 信号环路至 OUT1（外部连接器），并通过 IN1 返回数据，然后再回到 OUT 端的串行解串器（SerDes）。 NB4N7132 采用 4.7 mm x 9.7 mm TSSOP - 28 封装。

• 复制光纤通道、千兆以太网、高清电视和串行高级技术附件（SATA）链路
• 符合 T11 光纤通道标准，速率达 1.0625 Gb/s
• 无需外部组件
• 符合 IEEE 802.3z 千兆以太网标准，速率达 1.25 Gb/s
• 符合 SMPTE - 292M 标准，速率达 1.485 Gb/s
• 最大功耗 450 mW
• 工作范围：VCC = 3.135 V 至 3.465 V
• 28 引脚、4.4 mm x 9.7 mm TSSOP 封装
• 这些器件为无铅产品
