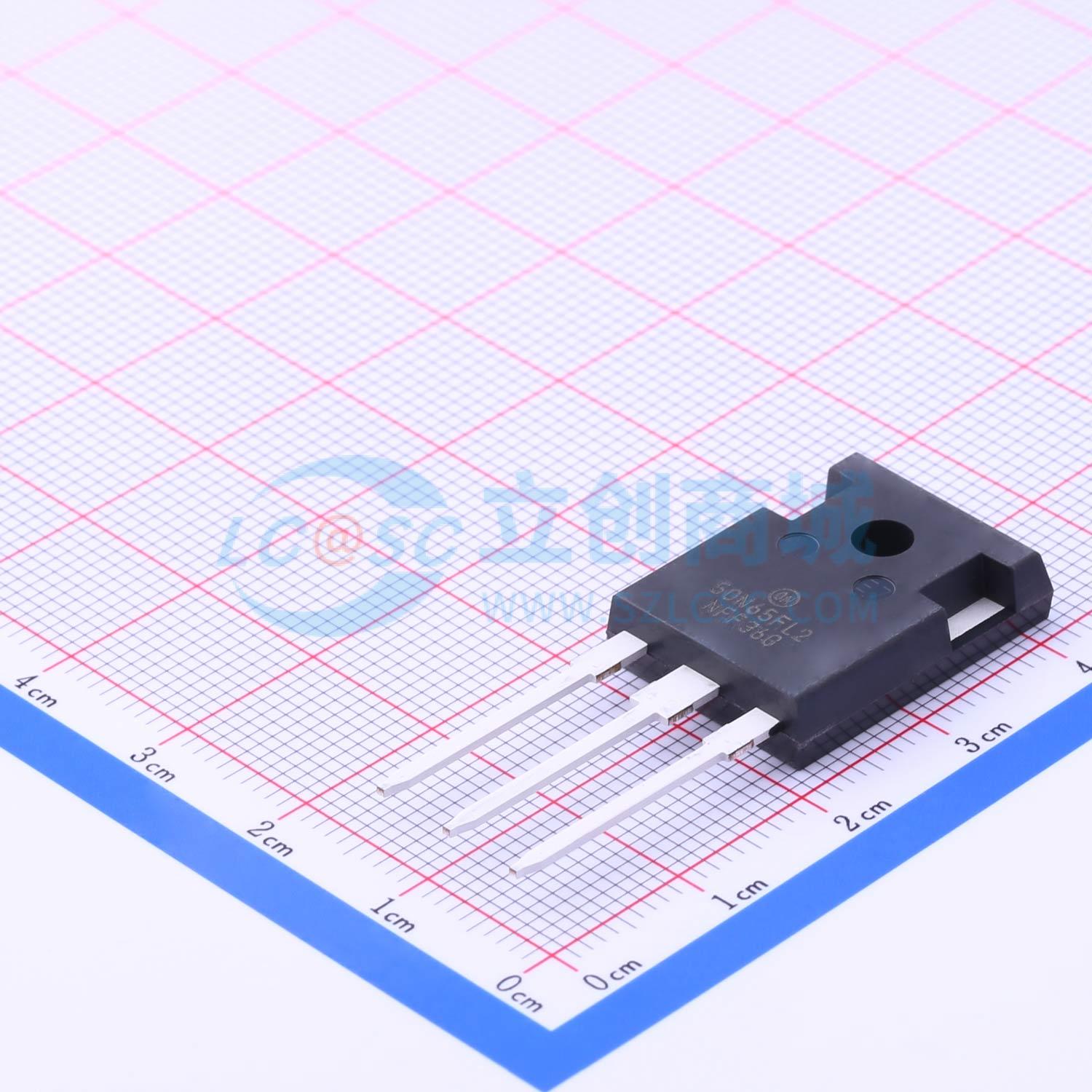

温馨提醒：图片仅供参考，商品以实物为准
NGTB50N65FL2WG
NGTB50N65FL2WG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此绝缘门极双极晶体管 (IGBT) 采用耐用和成本高效的场截止 II 沟槽结构，在要求较高的开关应用中提供卓越的性能，还能提供低导通状态电压和最低的开关损耗。此款 IGBT 非常适合 UPS 和太阳能应用。该器件结合了一个柔性和快速的共封装续流二极管，带有较低正向电压。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NGTB50N65FL2WG
- 商品编号
- C185013
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.638克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 417W | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 220nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 100ns | |
| 关断延迟时间(Td(off)) | 237ns | |
| 导通损耗(Eon) | 1.5mJ | |
| 关断损耗(Eoff) | 460uJ | |
| 反向恢复时间(Trr) | 94ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
