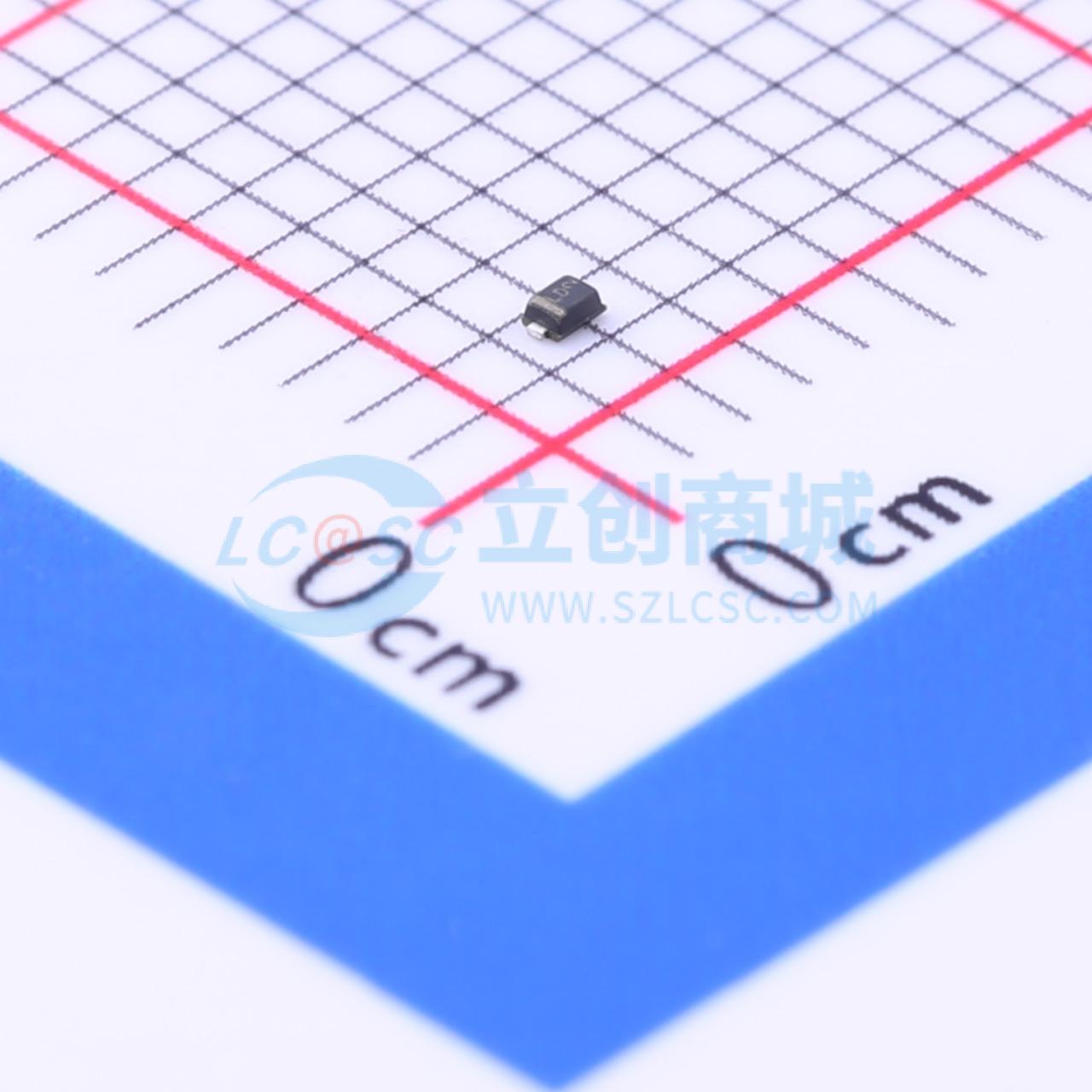

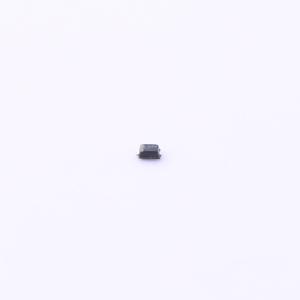

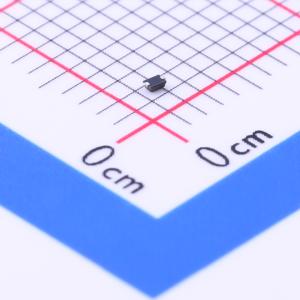

HBL5006P2T5G
7V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LED分流器
- 品牌名称
- onsemi(安森美)
- 商品型号
- HBL5006P2T5G
- 商品编号
- C184999
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED保护 | |
| 保持电流(Ih) | - | |
| 触发电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 漏电流 | - | |
| 通态电压(Vt) | 1.1V | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
HBL5006系列是电子分流器件，可在LED发生开路时提供电流旁路。LED本质上在承受瞬态和浪涌条件时相当脆弱。在许多情况下，必须维持LED照明的高可靠性，例如在前照灯、灯塔、桥梁、飞机、跑道等场合。在这些情况下，低成本地添加分流器件将确保即使单个LED开路失效，整个LED灯串也不会熄灭。该分流器件也适用于其他需要保持电路连续性的负载。这些器件设计用于50至350 mA的LED灯串电流。
商品特性
- 符合以下IEC标准的保护要求：IEC 61000-4-2（等级4）和ISO 10605
- 低ESD钳位电压
- 若LED自行恢复或更换，器件可自动复位
- 导通状态电压典型值为1.1 V
- 关断状态电流小于1.0 μA
- SZ前缀适用于汽车及其他需要特定生产场地和控制变更要求的应用；符合AEC-Q101标准并支持PPAP
- 这些器件为无铅产品，符合RoHS标准
应用领域
- 预防性维护不切实际的LED应用
- 汽车LED前照灯
- 汽车LED应用
- 高可靠性要求的LED应用
- 开路条件下的撬棒保护
- 敏感电路的过压保护
