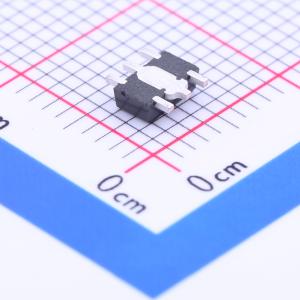

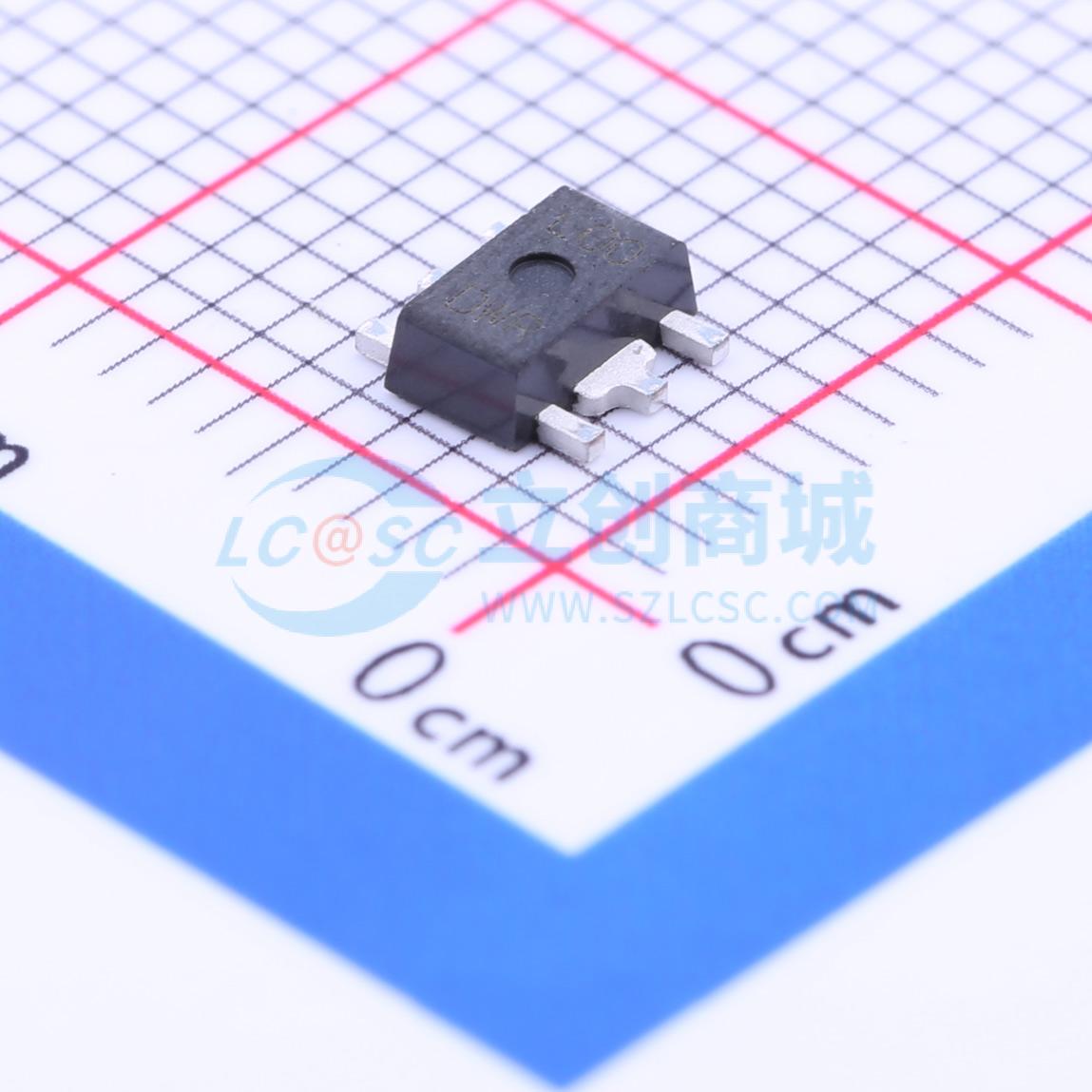

NCP694DADJHT1G
ADJ 输入6V 输出1V~6V 1A
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP694DADJHT1G
- 商品编号
- C185010
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6V | |
| 输出电压 | 1V~6V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 560mV@(1A) | |
| 静态电流(Iq) | 60nA | |
| 噪声 | - | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP694系列固定输出超低压差线性稳压器专为便携式电池供电应用而设计，可满足高达1 A的高输出电流需求，在1 A电流下典型负载调整率为 -3 mV。每个器件包含一个电压基准单元、一个误差放大器、一个PMOS功率晶体管、用于设置输出电压的电阻、用于过流保护的限流电路和热关断电路。通过芯片使能功能可实现超低电源电流的待机模式。 该器件采用SOT - 89 - 5和HSON - 6封装。标准固定电压版本有0.8 V、1.0 V、1.2 V、2.5 V、3.3 V，可调输出电压最低可达1.0 V。
商品特性
- 最大工作电压6.0 V
- 固定版本最低输出电压低至0.8 V，可调版本低至1.0 V
- 输出电流为1 A时负载调整率 -3 mV
- 低压差
- D版本内置自动放电功能
- 低功耗待机模式
- 这些器件为无铅器件
应用领域
- 电池供电仪器
- 手持仪器
- 摄像机和相机
- 便携式通信设备
