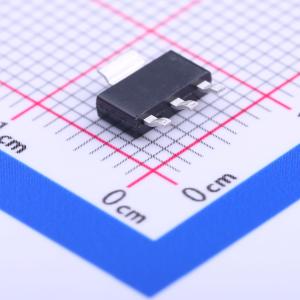

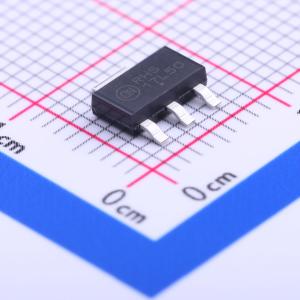

温馨提醒：图片仅供参考，商品以实物为准

NCP1117LPST50T3G

输入18V 输出5V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低功耗版的低压差电压调节器，降低了静态电流。主要用于高温范围（0至125℃）的高产量消费应用。能够在1A满载电流下，压差电压为1.3V时提供超过1A的输出电流。该系列包括一个可调版本和五个固定电压版本，分别为1.5V、1.8V、2.5V、3.3V和5.0V。内部保护功能包括输出电流限制和内置热关断。可在最高18V的输入电压下工作。采用流行的SOT-223和DPAK封装。
品牌名称: onsemi(安森美)
商品型号: NCP1117LPST50T3G
商品编号: C185806
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.202克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(3)输出1A以上方案

商品参数

商品概述

NCP1117LP是广受欢迎的NCP1117系列低压差稳压器的低功耗版本，其静态电流更低。它主要适用于0至125摄氏度温度范围内的大批量消费类应用。该系列能够提供超过1 A的输出电流，在1 A满电流负载下的压差为1.3 V，包括一个可调电压版本和五个固定电压版本，分别为1.5 V、1.8 V、2.5 V、3.3 V和5.0 V。内部保护功能包括输出电流限制和内置热关断。NCP1117LP系列最高可承受18 V的输入电压。该器件提供常见的SOT - 223和DPAK封装。

商品特性

输出电流超过1.0 A
1 A时最大压差为1.4 V
静态电流比传统1117低10倍以上
固定输出电压为1.5 V、1.8 V、2.5 V、3.3 V和5.0 V
可选可调输出电压
固定电压输出器件无需最小负载
良好的噪声抑制能力
电流限制和热关断保护
最高可承受18 V输入电压
这些器件为无铅器件

应用领域

电视和显示器
机顶盒和娱乐设备
开关电源后置稳压
游戏机和消费类应用
硬盘控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	18V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	压差	1.4V@(1A)
	静态电流(Iq)	550uA
	特性	过热保护；过流保护
	工作温度	0℃~+125℃
	输出极性	正极
	输出通道数	1
