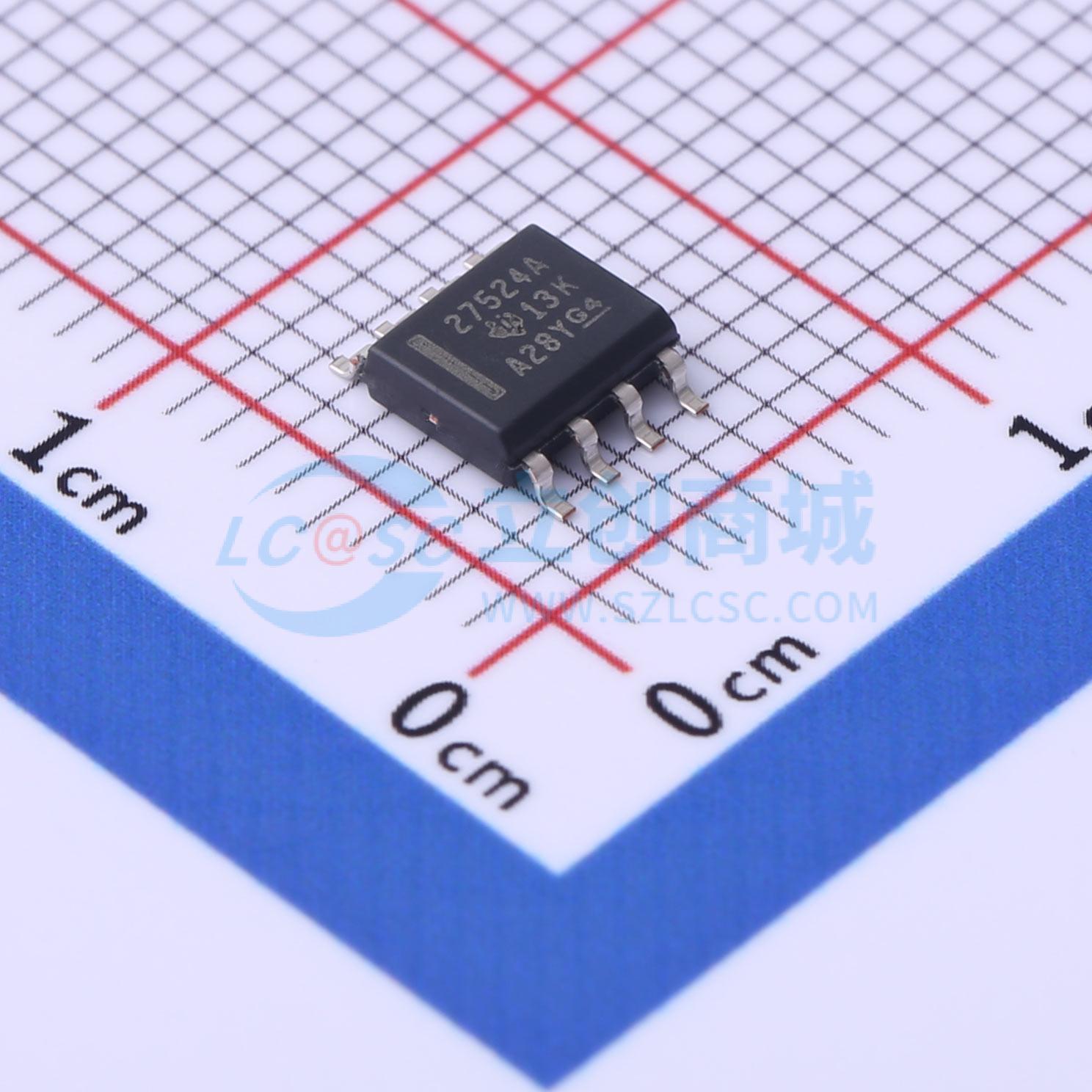

UCC27524ADR

具备负输入电压能力的双路5A高速低侧栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC27524A 具有负输入电压能力的双路 5A，高速，低侧栅极功率 MOSFET 驱动器
品牌名称: TI(德州仪器)
商品型号: UCC27524ADR
商品编号: C185857
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.222克(g)

商品参数

商品概述

UCC27524A器件是一款双通道、高速、低端栅极驱动器，能够有效驱动MOSFET和IGBT功率开关。UCC27524A增加了在输入引脚直接处理–5 V电压的能力，以增强其鲁棒性。UCC27524A是一款双路同相驱动器。采用从本质上可将直通电流降至最低的设计，UCC27524A能够向容性负载提供高达5 A源电流和5 A灌电流的高峰值电流脉冲，具备轨到轨驱动能力，且传播延迟极小，典型值为13 ns。此外，该驱动器的两个通道之间具有匹配的内部传播延迟，非常适合需要严格时序的双栅极驱动应用，如同步整流器。这也允许将两个通道并联，以有效提高电流驱动能力，或用单个输入信号并行驱动两个开关。输入引脚阈值基于与TTL和CMOS兼容的低压逻辑，该阈值固定且与VDD电源电压无关。高低阈值之间的宽迟滞特性提供了出色的抗噪能力。出于安全考虑，UCC27524A输入引脚上的内部上拉和下拉电阻可确保在输入引脚处于浮空状态时输出保持低电平。UCC27524A具有使能引脚（ENA和ENB），可更好地控制驱动器应用的操作。这些引脚内部上拉至VDD以实现高电平有效逻辑，在标准操作时可悬空。 UCC27524A系列器件提供SOIC-8 (D)、带外露焊盘的VSSOP-8 (DGN)封装。

商品特性

行业标准引脚排列
两个独立的栅极驱动通道
5 A峰值源电流和灌电流驱动能力
每个输出独立使能功能
与TTL和CMOS兼容的逻辑阈值，与电源电压无关
迟滞逻辑阈值，具备高抗噪能力
能够处理输入负电压（–5 V）
输入和使能引脚电压电平不受VDD引脚限制
偏置电源电压为4.5至18 V单电源范围
在VDD欠压锁定期间输出保持低电平（确保上电和下电时无毛刺运行）
快速传播延迟（典型值13 ns）
快速上升和下降时间（典型值分别为7 ns和6 ns）
两通道间典型延迟匹配为1 ns
两个输出可并联以获得更高驱动电流
输入浮空时输出保持低电平
提供SOIC-8、HVSSOP-8 PowerPAD封装选项
工作温度范围为–40至140℃

应用领域

开关模式电源
DC-DC转换器
电机控制
太阳能电源
新兴宽带隙功率器件（如GaN）的栅极驱动

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	5A
	拉电流(IOH)	5A
	工作电压	4.5V~18V

	属性	参数值
	上升时间(tr)	7ns
	下降时间(tf)	9ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	输入高电平(VIH)	1.9V~2.3V
	输入低电平(VIL)	1V~1.4V
