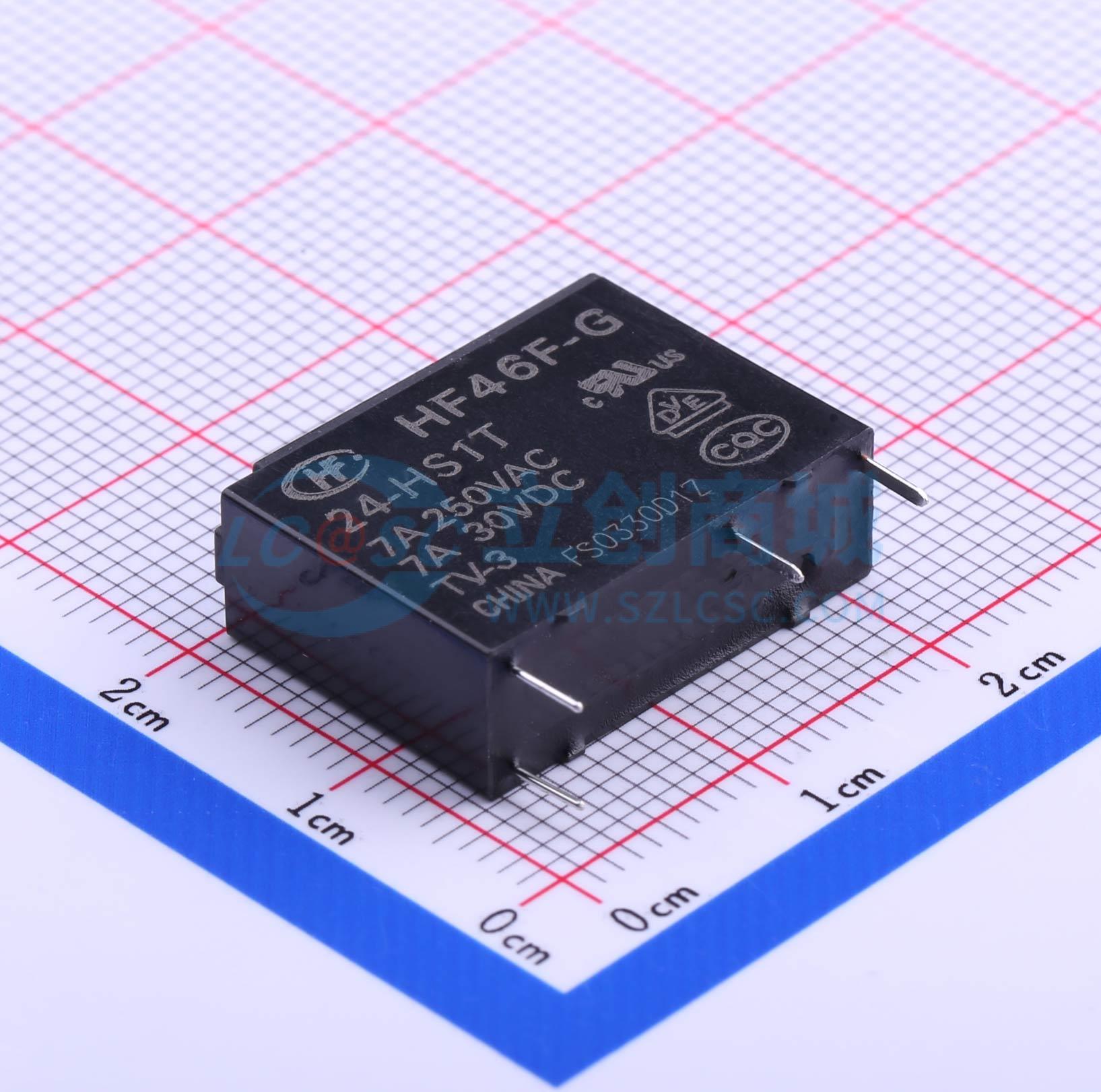

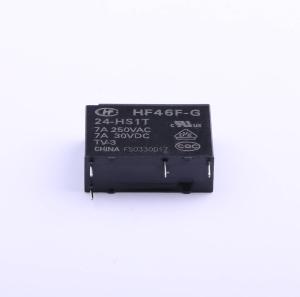

温馨提醒：图片仅供参考，商品以实物为准
HF46F-G/24-HS1T
超小型中功率24V继电器 单刀单掷-常开
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超小型24V继电器
- 品牌名称
- HF(宏发)
- 商品型号
- HF46F-G/24-HS1T
- 商品编号
- C185873
- 商品封装
- 插件,20.5x7mm
- 包装方式
- 托盘
- 商品毛重
- 3.28125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | 4 | |
| 触点容量(电阻负载) | 10A@250VAC；10A@30VDC | |
| 最大切换电压 | 277V@AC；30V@DC | |
| 额定线圈功率 | 200mW | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 2.88kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 20.5mm | |
| 宽度 | 7mm |
商品特性
- 10A开关能力
- 符合VDE 063133736强制绝缘标准
- 高效磁路设计实现高灵敏度：200mW
- 极小的占位面积，充分利用PCB空间
- 符合RoHS标准
