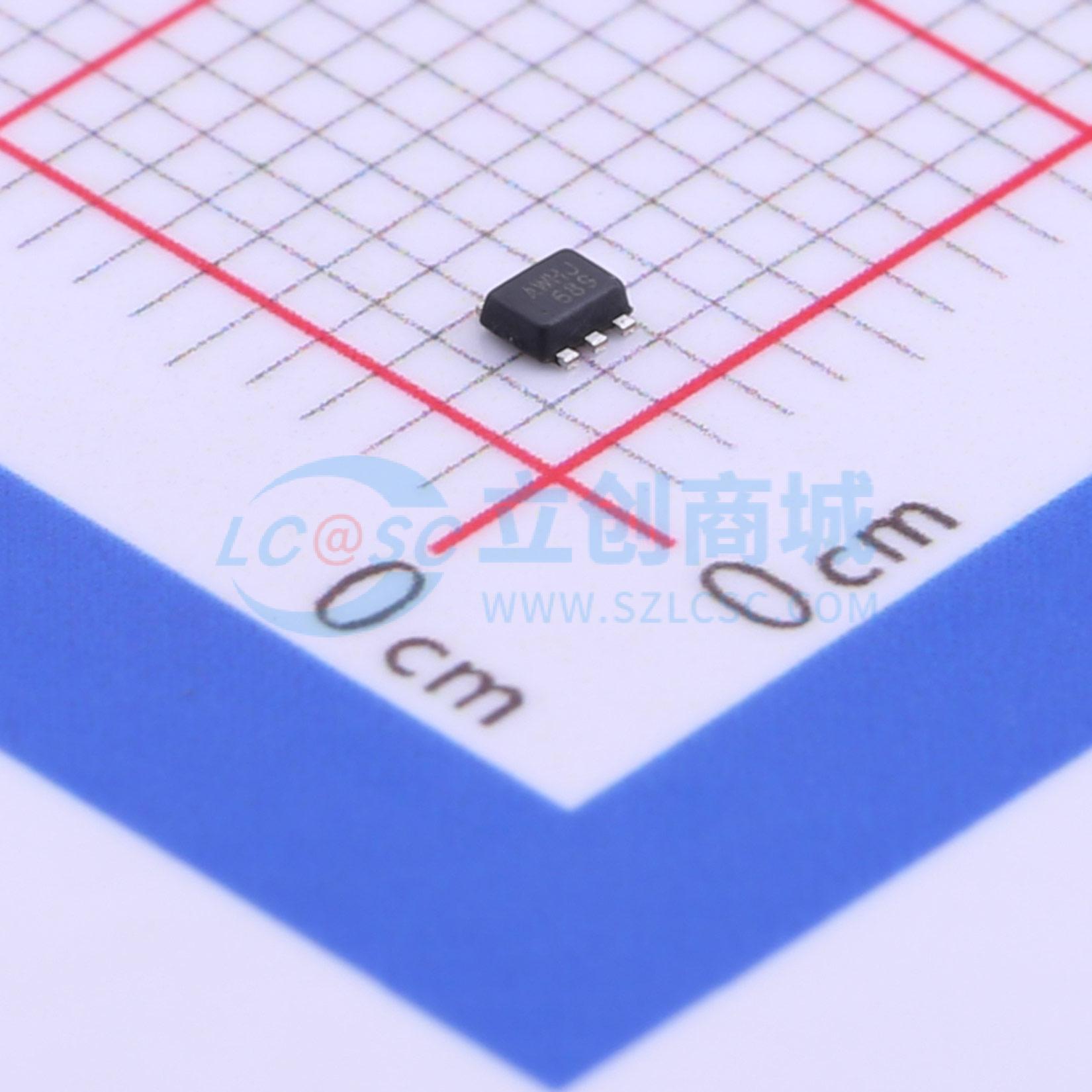

温馨提醒：图片仅供参考，商品以实物为准

MP1657GTF-Z

16V, 2A, 800kHz, 高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP1657是一款完全集成的高效同步整流降压转换器,具有内部MOSFET,可在宽输入电压范围内提供高达2A的连续输出电流。该芯片采用SOT563封装,具有低静态电流和多种保护功能。
品牌名称: MPS(芯源)
商品型号: MP1657GTF-Z
商品编号: C185859
商品封装: SOT-563-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

MP1657 是一款高度集成的高频同步整流降压型开关模式转换器，内置功率 MOSFET。MP1657 提供了一种非常紧凑的解决方案，可在宽输入电压范围内实现 2A 的连续输出电流，并具备出色的负载和线性调整率。MP1657 在整个输出电流负载范围内采用同步模式工作，以实现更高的效率。恒定导通时间（COT）控制操作可提供极快的瞬态响应、简单的环路设计和精确的输出稳压。全面的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断保护。 MP1657 仅需少量易于获取的标准外部元件，采用节省空间的 SOT563 封装。

商品特性

4.5V 至 16V 宽工作输入电压范围
130mΩ/75mΩ 低 RDS(ON) 内置功率 MOSFET
190μA 低静态电流（IQ）
高效同步模式工作
轻载时具备省电模式（PSM）
快速负载瞬态响应
800kHz 开关频率
内置软启动（SS）
过流保护（OCP）和打嗝式热关断保护
输出电压可从 0.8V 开始调节
采用 SOT563 封装

应用领域

安防摄像头
数字机顶盒
平板电视和显示器
通用用途

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电流	2A
	开关频率	800kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	190uA
	开关管(内置/外置)	内置
	输出类型	可调
