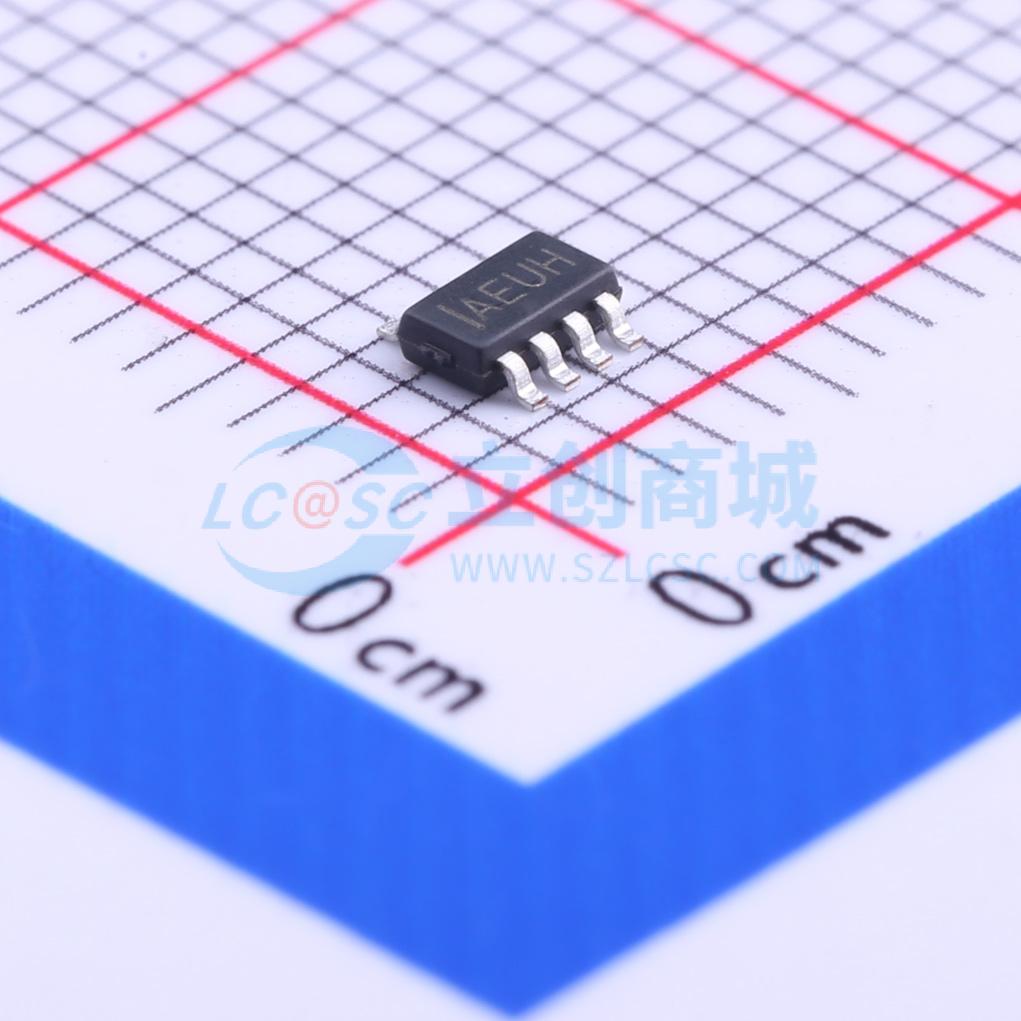

温馨提醒：图片仅供参考，商品以实物为准

MP2233DJ-LF-Z

高效率3A 16V 1.4MHz同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MP2233是一款高频率、同步整流、降压开关模式转换器,内置内部MOSFET。它提供了一个非常紧凑的解决方案,能够实现3A连续输出电流,具有优秀的负载和线路调节能力。该转换器在固定1.4MHz开关频率下工作,支持外部时钟同步,具有过流保护、热关断等保护功能。
品牌名称: MPS(芯源)
商品型号: MP2233DJ-LF-Z
商品编号: C188259
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.052克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2233是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现3A连续输出电流，并具有出色的负载和线性调整率。MP2233采用同步模式工作，可在输出电流负载范围内实现更高的效率。电流模式操作可实现快速瞬态响应，并简化环路稳定。保护功能包括过流保护、热关断和外部软启动控制。 MP2233仅需少量现成的外部元件，采用节省空间的8引脚TSOT23封装。

商品特性

4.5V至16V宽工作输入范围
80mΩ/30mΩ低RDS(ON)内部功率MOSFET
专有开关损耗降低技术
高效同步模式操作
固定1.4MHz开关频率
可同步至300kHz至3MHz外部时钟
外部可编程软启动
过流保护和打嗝模式
热关断
输出可从0.8V调节
采用8引脚TSOT-23封装

应用领域

笔记本电脑系统和I/O电源
数字机顶盒
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	800mV~13V
	输出电流	3A
	开关频率	1.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	800uA
	开关管(内置/外置)	内置
	输出类型	可调
