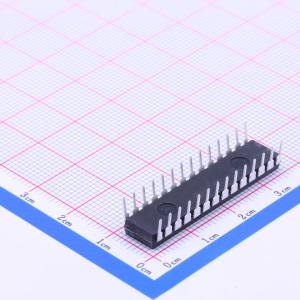

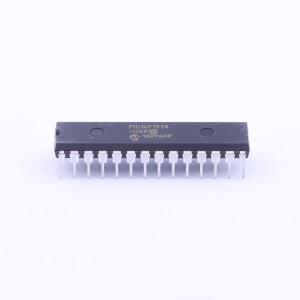

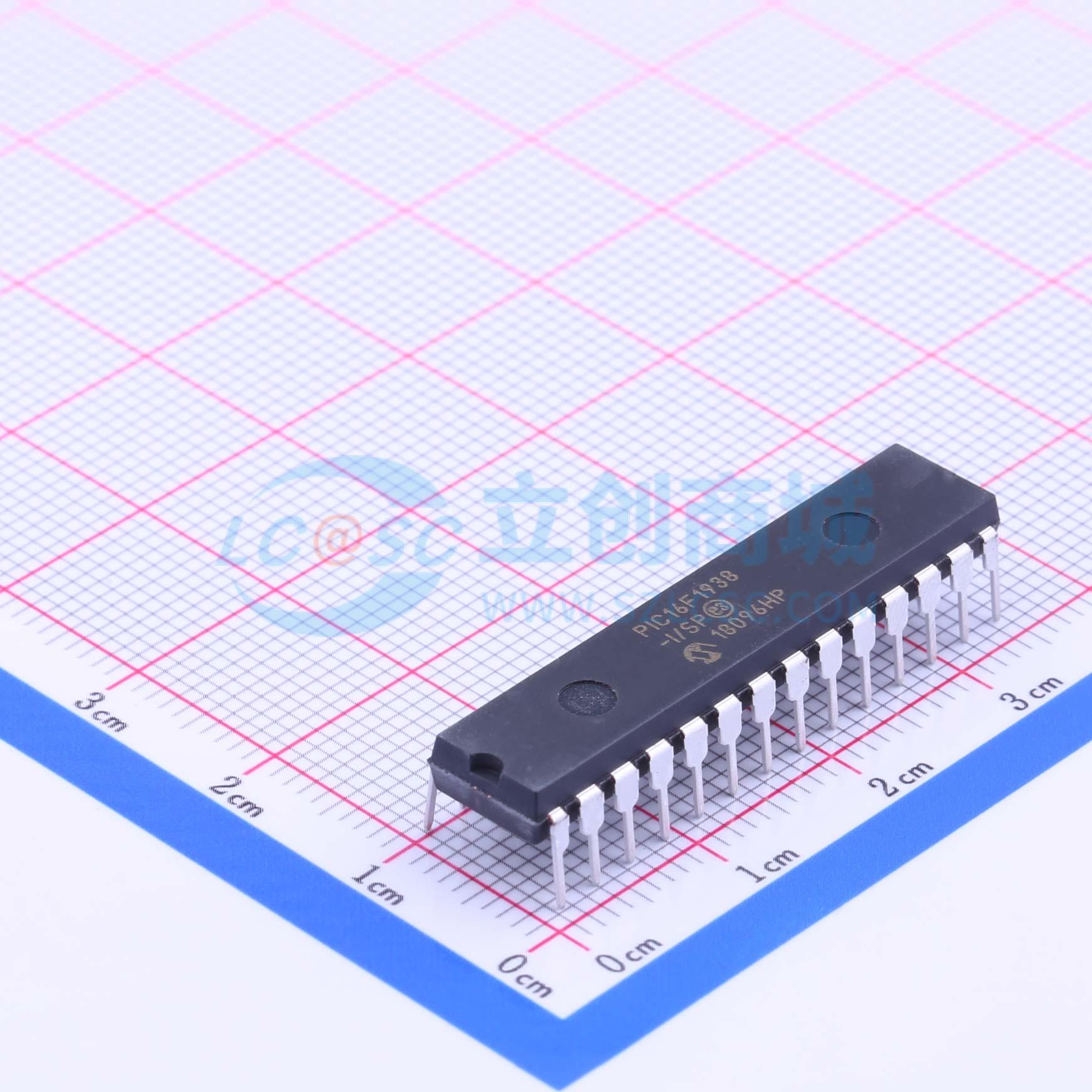

温馨提醒：图片仅供参考，商品以实物为准
PIC16F1938-I/SP
PIC16F1938-I/SP
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC16F1938-I/SP
- 商品编号
- C185807
- 商品封装
- DIP-28
- 包装方式
- 管装
- 商品毛重
- 3.857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 28KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 25 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高精度内部振荡器：
- 出厂时校准为 ±1%（典型值）
- 软件可选频率范围是31 kHz到32 MHz
- 节能的休眠模式
- 上电复位（Power-on Reset，POR）
- 上电延时定时器（Power-up Timer，PWRT）和振荡器起振定时器（Oscillator Start-up Timer，OST）
- 欠压复位（Brown-out Reset，BOR）：
- 可在2个跳变点之间进行选择
- 可选择在休眠模式下禁止
- 与上拉/输入引脚复用的主复位
- 可编程代码保护
- 宽工作电压范围：
- 1.8V - 5.5V （PIC16F193X）
- 1.8V - 3.6V （PIC16LF193X）
- 待机电流：
- 1.8V时，典型值为60 nA
- 工作电流：
- 1.8V时，典型值为43 μA/MHz
- Timer1振荡器电流：
- 32 kHz、1.8V时，典型值为600 nA
- 低功耗看门狗定时器电流：
- 1.8V时，典型值为500 nA
- 最多35个I/O引脚和1个仅用作输入的引脚：
- 高拉/灌电流可直接驱动LED
- 独立的可编程电平变化中断引脚
- 独立的可编程弱上拉
- 集成的LCD控制器：
- 最多96段
- 可变的时钟输入
- 对比度控制
- 内部参考电压选择
- 电容触摸传感模块（mTouch）：
- 最多16路可选通道
- A/D转换器：
- 10位分辨率并且最多14路通道
- 可选择1.024/2.048/4.096V参考电压
- Timer0：带8位可编程预分频器的8位定时器/计数器
- 增强型Timer1：
- 专用的低功耗32 kHz振荡器驱动器
- 带有预分频器的16位定时器/计数器
- 外部门控输入模式（具有翻转和单事件模式）
- 门控事件完成时中断
- Timer2、4和6：带8位周期寄存器、预分频器和后分频器的8位定时器/计数器
- 2个捕捉/比较/PWM模块（Capture/Compare/PWM，CCP）：
- 16位捕捉，最大分辨率为125 ns
- 16位比较，最大分辨率为125 ns
- 10位PWM，最高频率为31.25 kHz
- 3个增强型捕捉/比较/PWM模块（EnhancedCapture/Compare/PWM ，ECCP）：
- 3个PWM时基选项
- 自动关闭和自动重启
- PWM控制
- 可编程死区延时
- 支持SPI和I²C的主同步串行端口（MasterSynchronous Serial Port，MSSP）具有以下功能：
- 7位地址掩码
- SMBus/PMBus兼容
- 启动时自动唤醒
- 增强型通用同步/异步收发器（Enhanced UniversalSynchronous Asynchronous Receiver Transmitter，EUSART）：
- 与RS - 232、RS - 485和LIN兼容
- 自动波特率检测
- SR锁存器（555定时器）：
- 多个置1／复位输入选项
- 仿真555定时器应用
- 2个比较器：
- 轨到轨输入／输出
- 功耗模式控制
- 软件使能的迟滞
- 参考电压模块：
- 固定参考电压（Fixed Voltage Reference，FVR）的输出级别有：1.024V、2.048V和4.096V
- 具有正负参考电压选择功能的5位轨到轨阻式DAC
