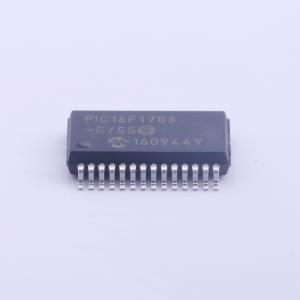

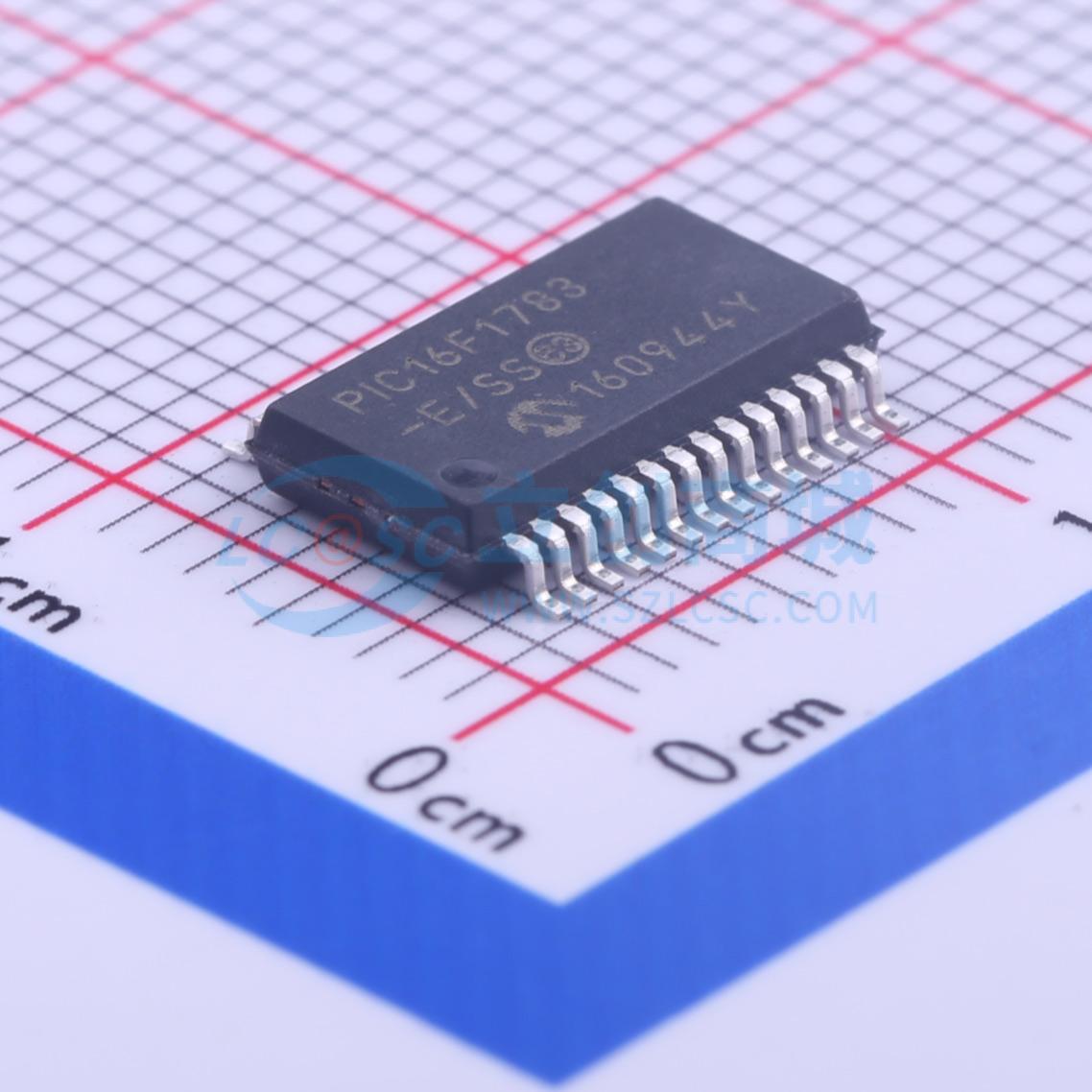

Name: MICROCHIP(美国微芯) PIC16F1783-E/SS
Brand: MICROCHIP(美国微芯)
SKU: C184895
Price: 20.3904 CNY
Availability: InStock

高性能RISC CPU：
- 仅49条指令
- 工作速度：DC – 32 MHz时钟输入，DC – 125 ns指令周期
- 具有自动上下文保存的中断能力
- 16级深度硬件堆栈，可选溢出/下溢复位
- 直接、间接和相对寻址模式：两个完整的16位文件选择寄存器（FSRs），FSRs可读取程序和数据存储器
极低功耗（XLP）管理：
- 待机电流（PIC16LF1782/1783）：50 nA @ 1.8V（典型值）
- 看门狗定时器电流（PIC16LF1782/1783）：500 nA @ 1.8V（典型值）
- 定时器1（32.768 kHz实时时钟）振荡器电流（PIC16LF1782/1783）：500 nA @ 1.8V（典型值）
- 工作电流（PIC16LF1782/1783）：4 μA @ 32 kHz，1.8V（典型值）；150 μA @ 1 MHz，1.8V（典型值）
内存特性：
- 高达4 KW闪存程序存储器：软件控制下可自编程，可编程代码保护，可编程写保护
- 256字节数据EEPROM
- 高达512字节RAM
高性能PWM控制器：
- 两个可编程开关模式控制器（PSMC）模块：PWM频率和脉冲开始/结束时间的数字和/或模拟反馈控制，16位周期、占空比和相位，16 ns时钟分辨率，支持单PWM、互补、推挽和三相操作模式，带8位计数器的死区控制，自动关机和重启，前沿和后沿消隐，突发模式
模拟外设特性：
- 模数转换器（ADC）：全差分12位转换器，100 ksps转换速率，11个单端通道，5个差分通道，正负参考选择
- 8位数模转换器（DAC）：外部可用输出，正负参考选择，与比较器、运算放大器、固定电压参考（FVR）和ADC内部连接
- 三个高速比较器：30 ns响应时间，轨到轨输入，软件可选迟滞，与运算放大器、FVR和DAC内部连接
- 两个运算放大器：轨到轨输入/输出，高低可选增益带宽积，与DAC和FVR内部连接
- 固定电压参考（FVR）：1.024V、2.048V和4.096V输出电平，与ADC、比较器和DAC内部连接
数字外设特性：
- 定时器0：带8位可编程预分频器的8位定时器/计数器
- 增强型定时器1：带预分频器的16位定时器/计数器，外部门输入模式，专用低功耗32 kHz振荡器驱动器
- 定时器2：带8位周期寄存器、预分频器和后分频器的8位定时器/计数器
- 两个捕获/比较/PWM模块（CCP）：16位捕获，最大分辨率12.5 ns；16位比较，最大分辨率31.25 ns；10位PWM，最大频率32 kHz
- 带SPI和I²C的主同步串行端口（SSP）：7位地址屏蔽，SMBus/PMBus兼容性
- 增强型通用同步异步收发器（EUSART）：RS - 232、RS - 485和LIN兼容，自动波特率检测，启动时自动唤醒
振荡器特性：
- 从精密内部振荡器工作频率高达32 MHz：工厂校准至±1%（典型值），软件可选频率范围从32 MHz到31 kHz
- 31 kHz低功耗内部振荡器
- 32.768 kHz定时器1振荡器：可用作系统时钟，低功耗RTC
- 外部振荡器模块：4种晶体/谐振器模式，最高32 MHz，使用4x PLL；3种外部时钟模式，最高32 MHz
- 4x锁相环（PLL）
- 故障安全时钟监视器：检测并从外部振荡器故障中恢复
- 双速启动：最小化代码执行和外部振荡器启动之间的延迟
I/O特性：
- 多达24个I/O引脚和1个仅输入引脚：LED驱动器的高灌电流/拉电流，可单独编程的电平变化中断引脚，可单独编程的弱上拉，单独输入电平选择，选定输出引脚的压摆率控制，选定输出引脚的开漏输出
通用微控制器特性：
- 节能睡眠模式
- 上电复位（POR）
- 上电定时器（PWRT）
- 振荡器启动定时器（OST）
- 带可选跳变点的欠压复位（BOR）
- 扩展看门狗定时器（WDT）
- 在线串行编程（ICSP）
- 在线调试（ICD）
- 增强型低电压编程（LVP）
- 工作电压范围：1.8V至3.6V（PIC16LF1782/1783）；2.3V至5.5V（PIC16F1782/1783）

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	32MHz
	CPU位数	8 Bit
	程序存储容量	7KB
	程序存储器类型	FLASH
	RAM容量	512Byte

	属性	参数值
	EEPROM容量	256Byte
	I/O数量	24
	ADC(位数)	12bit
	DAC(位数)	8bit
	振荡器类型	内置
	工作电压	2.3V~5.5V
	工作温度	-40℃~+125℃
