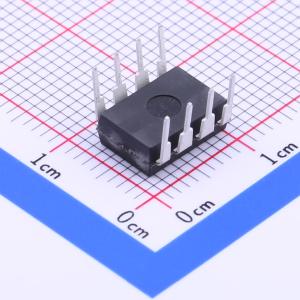

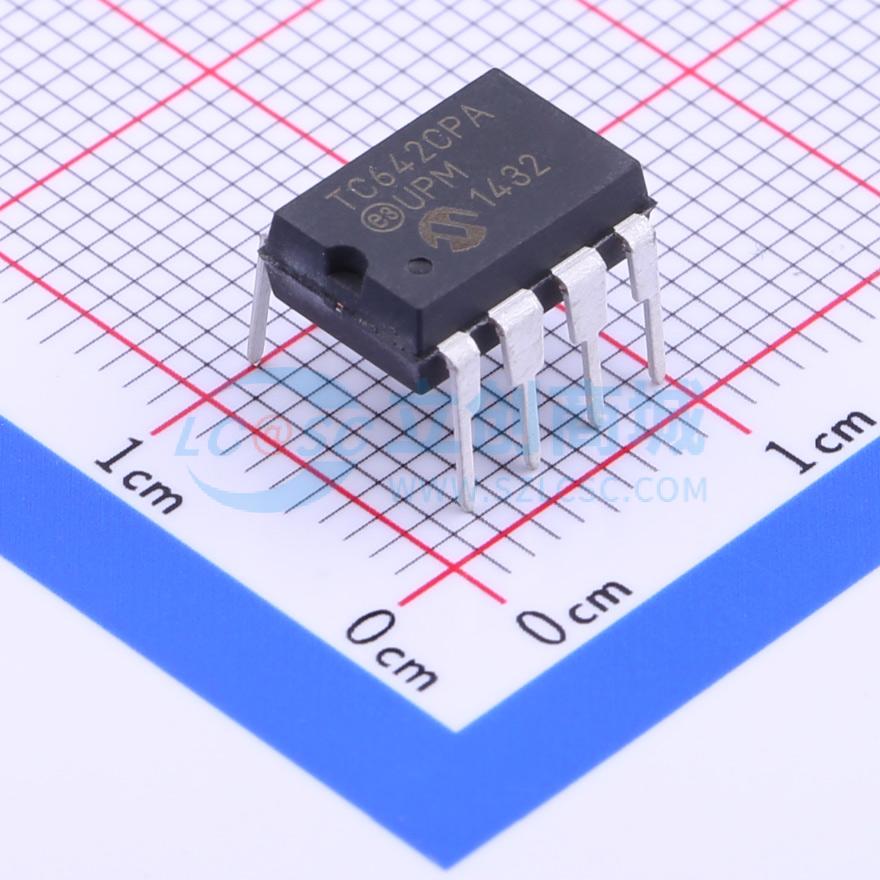

TC642CPA

TC642是一款开关模式风扇速度控制器，适用于无刷直流风扇。温度比例速度控制通过脉冲宽度调制（PWM）实现。连接到V_IN输入的热敏电阻（或其他电压输出温度传感器）为0%至100%的PWM占空比提供1.25V至2.65V（典型值）的所需控制电压。最低风扇速度由V_MIN输入上的简单电阻分压器设置。集成的启动定时器可确保在开机、退出关机模式或出现瞬态故障后电机可靠启动。将V_MIN（引脚3）置为逻辑低电平会使风扇关闭。 TC642还采用了专有的FanSense™技术，以提高系统可靠性。在风扇正常运行时，SENSE（引脚5）会出现脉冲序列。缺失脉冲检测器在风扇运行期间监控该引脚。风扇停转、断路或未连接会使TC642触发其启动定时器一次。如果故障持续存在，FAULT输出将变为低电平，并且器件将锁定在关机模式。如果PWM达到100%占空比，FAULT也会置位，这表明可能出现热失控情况，不过风扇仍会继续运转。 TC642提供标准的8引脚塑料DIP、SOIC和MSOP封装，有商用、扩展商用和工业温度范围可选。

• 温度比例风扇速度，用于声学控制和延长风扇寿命
• 高效PWM风扇驱动
• 3.0V至5.5V电源范围： - 风扇电压与TC642电源电压无关 - 支持任何风扇电压
• FanSense™故障检测电路，可防止风扇故障并有助于系统测试
• 适用于“绿色”系统的关机模式
• 支持低成本NTC/PTC热敏电阻
• 节省空间的8引脚MSOP封装
• 过温指示

• 电源
• 个人电脑
• 文件服务器
• 电信设备
• 不间断电源、功率放大器等
• 通用风扇速度控制
