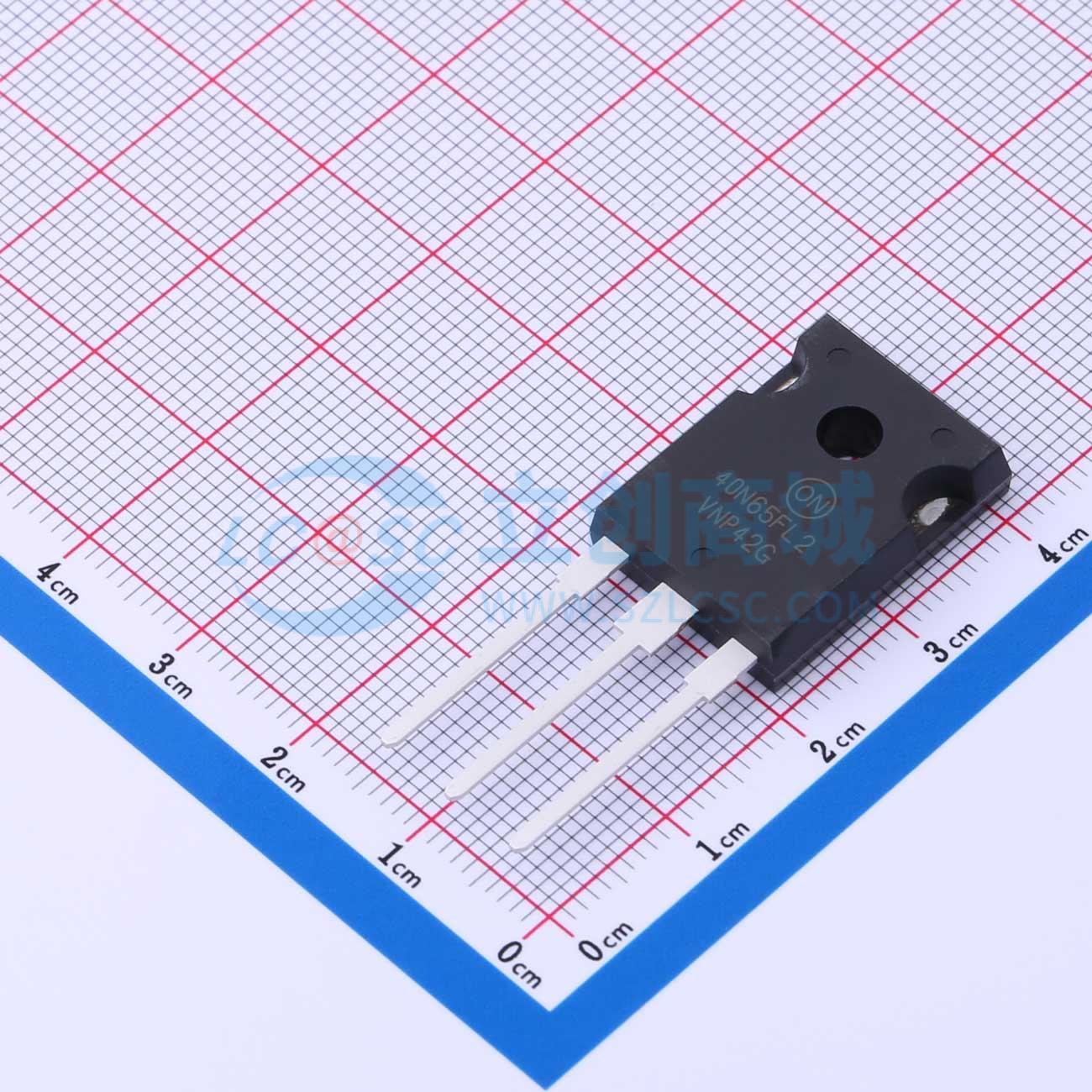

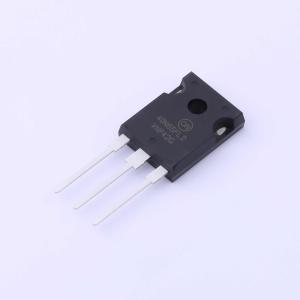

NGTB40N65FL2WG
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款绝缘门极双极晶体管 (IGBT) 采用坚固耐用、经济高效的场截止 II 沟槽结构，为要求苛刻的开关应用提供出色性能，提供低导通状态电压，并最大限度降低开关损耗。该 IGBT 非常适用于 UPS 和太阳能应用。该器件结合了一个软性和快速的组合封装续流二极管，带有低正向电压。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NGTB40N65FL2WG
- 商品编号
- C184921
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 366W | |
| 输出电容(Coes) | 179pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@0.65mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 170nC@15V | |
| 输入电容(Cies) | 4.06nF | |
| 开启延迟时间(Td(on)) | 84ns | |
| 关断延迟时间(Td(off)) | 177ns | |
| 导通损耗(Eon) | 970uJ | |
| 关断损耗(Eoff) | 440uJ | |
| 反向恢复时间(Trr) | 172ns | |
| 反向传输电容(Cres) | 115pF |
