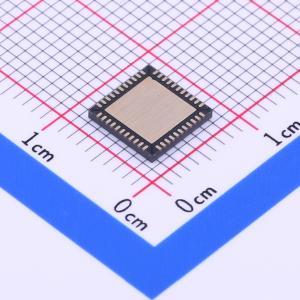

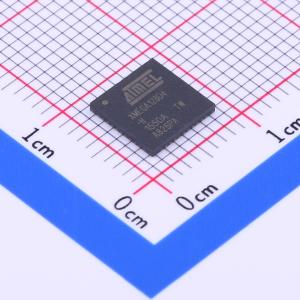

Name: MICROCHIP(美国微芯) ATXMEGA128D4-MH
Brand: MICROCHIP(美国微芯)
SKU: C184942
Price: 47.628 CNY
Availability: InStock

高性能、低功耗的Atmel AVR XMEGA 8/16位微控制器
非易失性程序和数据存储器
16K - 128K字节的系统内自编程闪存
4K - 8K字节引导区
1K - 2K字节EEPROM
2K - 8K字节内部SRAM
四通道事件系统
四个16位定时器/计数器
两个具有4个输出比较或输入捕获通道的定时器/计数器
两个具有2个输出比较或输入捕获通道的定时器/计数器
所有定时器/计数器上的高分辨率扩展
一个定时器/计数器上的高级波形扩展（AweX）
两个支持IrDA的USART，其中一个USART支持IrDA
两个双地址匹配的两线接口（I2C和SMBus兼容）
两个串行外设接口（SPIs）
CRC-16（CRC-CCITT）和CRC-32（IEEE 802.3）生成器
带独立振荡器的16位实时时钟（RTC）
十二通道、12位、200ksps模数转换器
两个带窗口比较功能和电流源的模拟比较器
所有通用I/O引脚上的外部中断
带独立片上超低功耗振荡器的可编程看门狗定时器
QTouch库支持
电容触摸按钮、滑块和滚轮
上电复位和可编程掉电检测
内部和外部时钟选项，带PLL和预分频器
可编程多级中断控制器
五种睡眠模式
编程和调试接口：PDI（编程和调试接口）
34个可编程I/O引脚
44引脚TQFP
44焊盘VQFN/QFN
49球VFBGA
工作电压：1.6 - 3.6V
工作频率：1.6V时0 - 12MHz，2.7V时0 - 32MHz
8/16位高性能Atmel AVR RISC CPU
137条指令
硬件乘法器
32x8位寄存器直接连接到ALU
栈在RAM中
栈指针在I/O内存空间中可访问
直接寻址高达16MB的程序存储器和16MB的数据存储器
真正的16/24位访问16/24位I/O寄存器
高效支持8位、16位和32位算术
系统关键特性的配置变更保护
算术逻辑单元（ALU）支持寄存器之间或常数与寄存器之间的算术和逻辑运算
单寄存器操作也可以在ALU中执行
算术操作后，状态寄存器更新以反映操作结果的信息
ALU直接连接到快速访问寄存器文件
32个寄存器中的6个可以用作三个16位地址指针，用于程序和数据空间寻址
存储器空间是线性的
数据存储器空间和程序存储器空间是两个不同的存储器空间
数据存储器空间分为I/O寄存器、SRAM和外部RAM
所有I/O状态和控制寄存器位于数据存储器的最低4KB地址
第一个SRAM地址是0x2000
数据地址0x1000至0x1FFF保留用于EEPROM的内存映射
程序存储器分为两部分：应用程序段和引导程序段
两部分都有专用的写保护和读/写保护锁位
SPM指令必须位于引导程序段
应用程序段包含一个带有单独写保护和读/写保护锁位的应用表段
应用表段可用于在程序存储器中安全存储非易失性数据
ALU操作分为三类：算术、逻辑和位函数
支持8位和16位算术
指令集允许高效实现32位算术
硬件乘法器支持有符号和无符号乘法及分数格式
乘法器能够将两个8位数相乘得到16位结果
乘法操作需要两个CPU时钟周期
条件和无条件跳转及调用指令提供程序流程
大多数AVR指令使用16位字格式，而少数使用32位格式
中断和子程序调用期间，返回地址PC存储在栈中
栈分配在通用数据SRAM中
复位后，栈指针（SP）指向内部SRAM的最高地址
SP在I/O内存空间中可读写访问
状态寄存器（SREG）包含最近执行的算术或逻辑指令的结果信息

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	32MHz
	CPU位数	8/16 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH
	RAM容量	8KB

	属性	参数值
	EEPROM容量	2KB
	I/O数量	34
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.6V~3.6V
	工作温度	-40℃~+85℃
