AVR内核结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，同时实现了比传统CISC微控制器快达十倍的数据吞吐量。

ATmega48PA/88PA/168PA提供以下特性：具有读写同时功能的4K/8K/16K字节的系统内可编程Flash、256/512/512字节的EEPROM、512/1K/1K字节的SRAM、23个通用I/O线路、32个通用工作寄存器、实时时钟（RTC）、三个灵活的带有比较模式和PWM功能的定时器/计数器、1个可编程串行USART、一个面向字节的两线串行接口（I2C）、一个6通道10位ADC（TQFP和QFN/MLF封装中为8通道）、带内部振荡器的可编程看门狗定时器、SPI串行端口以及六种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、SPI端口及中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位为止。在省电模式下，异步定时器继续运行，使用户能够在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC之外的所有I/O模块运行，以减少ADC转换期间的开关噪声。待机模式下，晶体/谐振器振荡器继续运行，而设备其余部分处于睡眠状态。这允许快速启动的同时保持低功耗。扩展待机模式下，主振荡器和异步定时器均继续运行。

Microchip提供了QTouch库，用于将电容式触摸按钮、滑块和轮盘功能嵌入AVR微控制器。专利的电荷转移信号采集技术提供了强大的传感，并包括完全去抖动报告触控键，并采用了相邻键抑制（AKS）技术以实现明确无误的按键事件检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用。

该设备采用Microchip的高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口，在系统内使用传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序重新编程程序存储器。引导程序可以使用任何接口下载应用程序到应用Flash存储器中。当应用Flash部分被更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash集成在同一芯片上，ATmega48PA/88PA/168PA是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48PA/88PA/168PA支持完整的程序和系统开发工具套件，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	23
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃

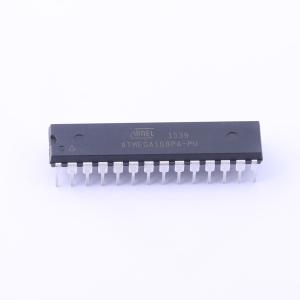

ATMEGA168PA-PU
