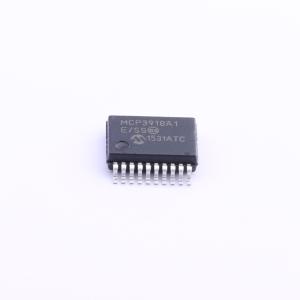

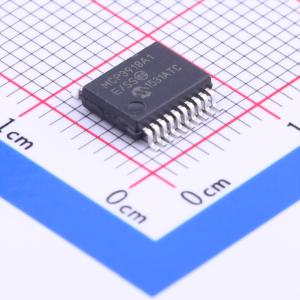

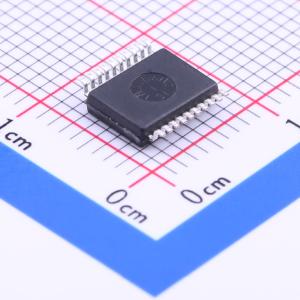

MCP3918A1-E/SS实物图
  • MCP3918A1-E/SS商品缩略图
  • MCP3918A1-E/SS商品缩略图
  • MCP3918A1-E/SS商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MCP3918A1-E/SS

MCP3918 单通道模拟前端

描述
MCP3918 是一款 3V 单通道模拟前端 (AFE),包含一个 Δ-Σ 模数转换器 (ADC)、一个可编程增益放大器 (PGA)、相位延迟补偿块、低漂移内部电压参考、数字偏移和增益误差校准寄存器,以及高速 20 MHz SPI 接口。
商品型号
MCP3918A1-E/SS
商品编号
C184945
商品封装
SSOP-20-208mil​
包装方式
管装
商品毛重
0.358克(g)

商品参数

属性参数值
商品目录模拟前端(AFE)
分辨率24位
增益漂移9ppm/℃
属性参数值
工作电压2.7V~3.6V
信噪比93.5dB
工作温度-40℃~+125℃

商品概述

MCP3918是一款3V单通道模拟前端(AFE),包含一个Δ-Σ模数转换器(ADC)、一个可编程增益放大器(PGA)、相位延迟补偿模块、低漂移内部电压基准、数字失调和增益误差校准寄存器,以及高速20 MHz SPI兼容串行接口。 MCP3918 ADC具有完全可配置的特性,如:16/24位分辨率、32至4096的过采样率(OSR)、1倍至32倍的增益、独立关断和复位、抖动和自动调零。通过8位命令,通信得到了极大简化,包括各种连续读写模式和16/24/32位数据格式,这些可由8/16/32位MCU的直接内存访问(DMA)访问,还有可直接连接到MCU中断请求(IRQ)输入的独立数据就绪引脚。 MCP3918具备先进的安全特性,以保障通信和配置设置的安全,例如在串行数据输出和寄存器映射静态配置上都有CRC - 16校验和。它还通过8位密码实现寄存器映射锁定,以避免处理任何不必要的写命令。 对于基于多相分流器的电能表,MCP3918的两线串行接口大大降低了系统成本,每相仅需一个双向隔离器。 MCP3918能够与各种电压和电流传感器接口,包括分流器、电流互感器、罗氏线圈和霍尔效应传感器。

商品特性

  • 一个24位分辨率Δ-Σ模数转换器
  • 93.5 dB信纳比(SINAD)、-107 dBc总谐波失真(THD)(高达35次谐波)、112 dB无杂散动态范围(SFDR)
  • 灵活的串行接口,包括SPI和适用于多相分流电能表的简单两线接口
  • 先进的安全特性: - 所有通信采用16位循环冗余校验(CRC)校验和,确保数据传输安全 - 寄存器映射配置采用16位CRC校验和和中断警报 - 带8位安全密钥的寄存器映射锁定
  • 2.7V - 3.6V模拟电源(AVDD)、数字电源(DVDD)
  • 可编程数据速率,高达125 ksps: - 最大采样频率4 MHz - 最大主时钟16 MHz
  • 过采样率高达4096
  • 超低功耗关断模式,电流小于10 μA
  • 低漂移1.2V内部电压基准:9 ppm/℃
  • 差分电压基准输入引脚
  • 高增益可编程增益放大器(PGA)(高达32 V/V)
  • 具有1 μs时间分辨率的相位延迟补偿
  • 独立数据就绪引脚,便于同步
  • 独立的24位数字失调和增益误差校正
  • 高速20 MHz SPI接口,兼容模式0,0和1,1
  • 连续读写模式,通过专用16/32位模式实现最少通信
  • 提供20引脚QFN和SSOP封装
  • 扩展温度范围:-40℃至+125℃(所有规格在低至-45℃时均有效)

应用领域

  • 单相和多相电能表
  • 电能计量和功率测量
  • 汽车
  • 便携式仪器
  • 医疗和功率监测
  • 音频/语音识别
  • 隔离器传感器应用
