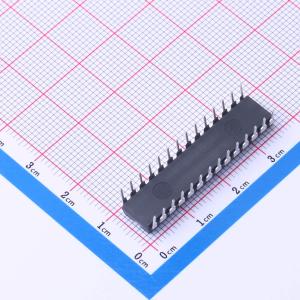

ATMEGA168-20PU

低功耗CMOS 8位微控制器

描述

ATmega48/88/168 是一款基于 AVR 增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48/88/168 实现了接近每 MHz 1 MIPS 的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。AVR 核心结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在一个时钟周期内执行的单条指令访问两个独立的寄存器。由此产生的架构具有更高的代码效率，同时实现了比传统 CISC 微控制器快十倍的吞吐量。ATmega48/88/168 提供以下功能：4K/8K/16K 字节的具有读写同步能力的在线可编程闪存，256/512/512 字节 EEPROM，512/1K/1K 字节 SRAM，23 个通用 I/O 线，32 个通用工作寄存器，三个具有比较模式的灵活定时器/计数器，内部和外部中断，一个串行可编程 USART，一个面向字节的 2 线串行接口，一个 SPI 串行端口，一个 6 通道 10 位 ADC（TQFP 和 QFN/MLF 封装中有 8 个通道），一个带有内部振荡器的可编程看门狗定时器，以及五种软件可选的节能模式。空闲模式停止 CPU 的运行，但允许 SRAM、定时器/计数器、USART、2 线串行接口、SPI 端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时器基准。ADC 降噪模式停止 CPU 和所有 I/O 模块（除了异步定时器和 ADC）的运行，以减少 ADC 转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于睡眠状态。这使得快速启动与低功耗相结合成为可能。Microchip 提供了 QTouch 库，用于将电容触摸按钮、滑块和滚轮功能嵌入 AVR 微控制器中。专利的电荷转移信号采集技术提供了强大的传感，并包括完全去抖动的触摸键报告，还包括相邻键抑制技术，以实现按键事件的明确检测。易于使用的 QTouch Suite 工具链允许您探索、开发和调试自己的触摸应用。该设备使用 Microchip 高密度非易失性存储器技术制造。片上 ISP 闪存允许通过 SPI 串行接口、传统的非易失性存储器编程器或运行在 AVR 核心上的片上引导程序对程序存储器进行在线重新编程。引导程序可以使用任何接口将应用程序下载到应用程序闪存中。当应用程序闪存部分更新时，引导闪存部分中的软件将继续运行，从而提供真正的读写同步操作。通过将 8 位 RISC CPU 与片上自编程闪存结合在一个单片上，ATmega48/88/168 成为一种强大的微控制器，为许多嵌入式控制应用提供了高度灵活且经济高效的解决方案。

品牌名称

MICROCHIP(美国微芯)

商品型号

ATMEGA168-20PU

商品编号

C184885

商品封装

PDIP-28​

包装方式

管装

商品毛重

4克(g)
