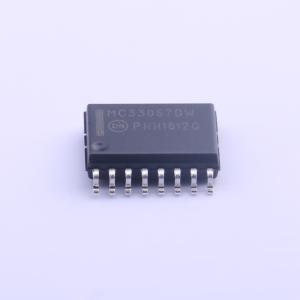

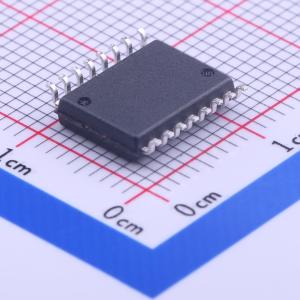

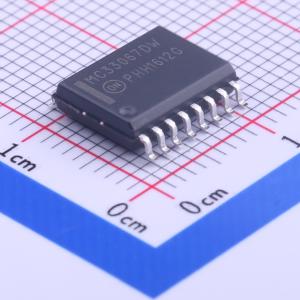

MC33067DWG

高性能零电压开关谐振模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC33067是一款高性能零电压开关谐振模式控制器,设计用于离线和直流-直流转换器应用。该芯片具有可变频率振荡器、精确的单次定时器、温度补偿参考、高增益宽带误差放大器、转向触发器和双高电流图腾柱输出,适用于驱动功率MOSFET。还包括保护特性,如高速故障比较器和锁存器、可编程软启动电路、输入欠压锁定和参考欠压锁定。
品牌名称: onsemi(安森美)
商品型号: MC33067DWG
商品编号: C184776
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.892克(g)

商品参数

商品概述

MC34067/MC33067 是高性能零电压开关谐振模式控制器，专为离线和直流 - 直流转换器应用而设计，采用调频恒定关断时间或恒定死区时间控制。这些集成电路具有可变频率振荡器、精确可重触发单稳态定时器、温度补偿基准、高增益宽带宽误差放大器、转向触发器和双高电流图腾柱输出，非常适合驱动功率 MOSFET。还具备保护功能，包括高速故障比较器和锁存器、可编程软启动电路、可选择阈值的输入欠压锁定以及基准欠压锁定。这些器件提供双列直插式和表面贴装封装。

商品特性

零电压开关谐振模式工作
控制范围超过 1000:1 的可变频率振荡器
用于控制关断时间的精密单稳态定时器
内部微调带隙基准
4.0 MHz 误差放大器
双高电流图腾柱输出
带迟滞的可选欠压锁定阈值
使能输入
可编程软启动电路
适用于离线操作的低启动电流
适用于汽车和其他需要独特场地和控制变更要求的应用的 NCV 前缀；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合 RoHS 标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(47个/管，最小起订量 1 个)

个

起订量：1 个47个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8.6V~20V
	输出电流	300mA
	开关频率	2.05MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	半桥式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
