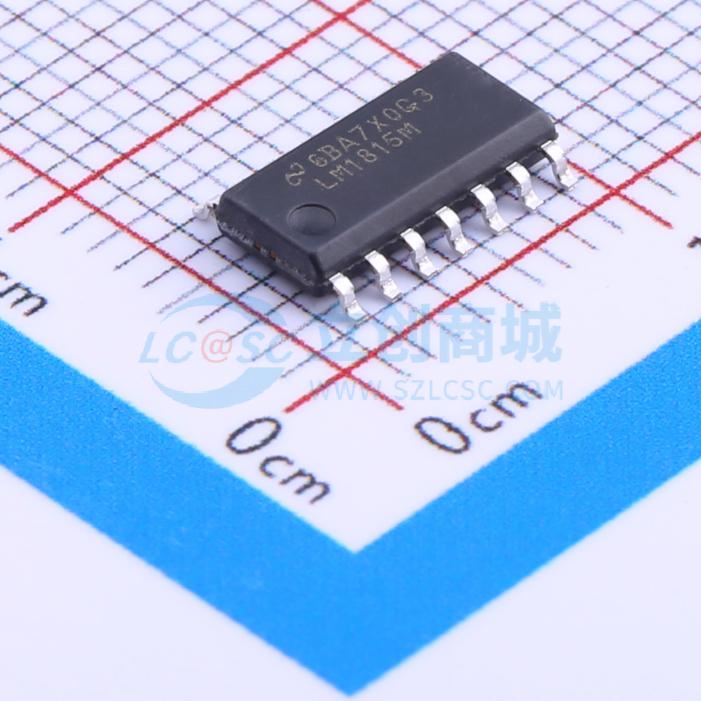

LM1815M/NOPB

LM1815是一款用于电机控制应用的自适应检测放大器和默认选通电路。该检测放大器提供单脉冲输出，其上升沿与地参考输入信号（例如可变磁阻磁拾取线圈产生的信号）的负过零时刻重合。正常工作时，该定时参考信号会在外部进行处理（延迟）后返回LM1815。随后逻辑输入可选择定时参考信号或经处理的信号传输到输出驱动级。自适应检测放大器工作时的正阈值由输入信号峰值检测后分压得到，因此输入迟滞随输入信号幅度变化。这使得该电路能够在高速噪声大于低速信号幅度的场景下进行检测。最小输入信号为150mVp-p。

• 自适应迟滞
• 单电源工作
• 地参考输入
• 真过零定时参考
• 可在2V至12V电源电压下工作
• 配合外部电阻可处理幅度范围从100mVp-p到超过120Vp-p的输入信号
• 兼容CMOS逻辑

• 带开槽轮的位置检测
• 过零开关
• 电机速度控制
• 转速表
• 发动机测试
