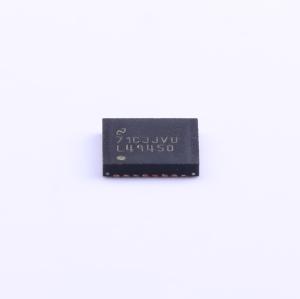

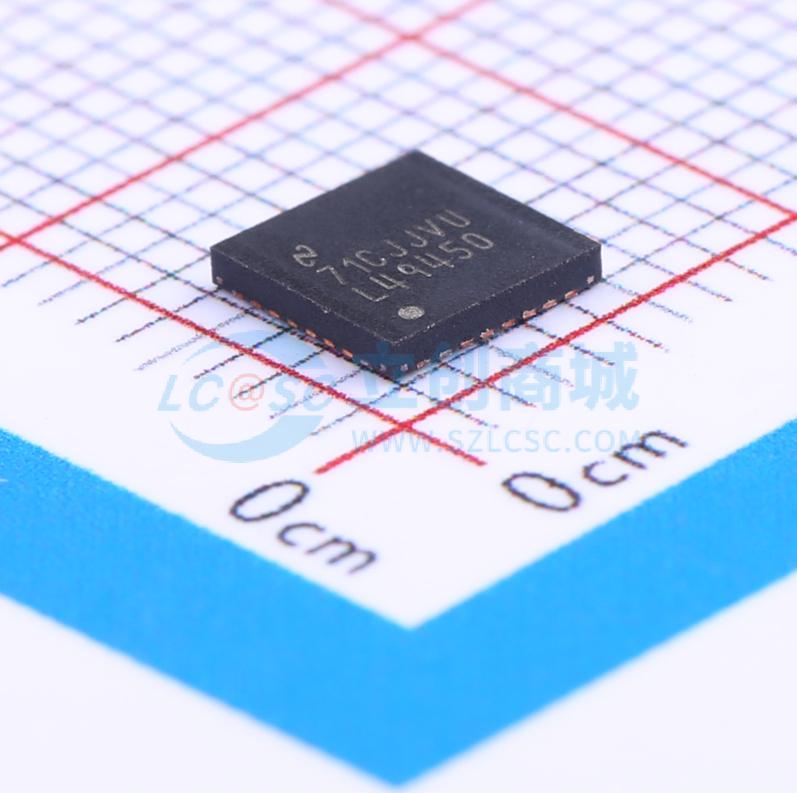

温馨提醒：图片仅供参考，商品以实物为准

LM49450SQ/NOPB

集成I2S输入、低EMI、2.5W立体声D类音频子系统

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM49450 具有 36mW 耳机放大器和 3D 增强功能的 2.5W 立体声数字输入 D 级放大器
品牌名称: TI(德州仪器)
商品型号: LM49450SQ/NOPB
商品编号: C181750
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

LM49450是一款专为便携式媒体播放器应用设计的完全集成式音频子系统。LM49450将24位I2S数模转换器（DAC）、2.5W/通道立体声D类扬声器驱动器、36mW立体声接地参考耳机驱动器、音量控制以及德州仪器（TI）独特的3D音效增强功能集成于单一器件中。无滤波器D类放大器在5V电源供电下，可向8Ω负载提供1.25W/通道的功率，总谐波失真加噪声（THD+N）小于1%。LM49450提供两种逻辑可选调制方案：固定频率模式和降低电磁干扰（EMI）的扩频模式。36mW/通道耳机驱动器采用TI的接地参考架构，可通过单电源产生接地参考输出，无需使用体积大且昂贵的隔直电容，节省空间并降低系统成本。耳机检测输入（HPS）可自动检测耳机的插入，并相应地配置器件。 LM49450立体声24位DAC支持多种采样率（包括192kHz、96kHz、48kHz和44.1kHz）。数字音频信号路径的信噪比（SNR）优于100dB，在耳机输出端测量时，总谐波失真加噪声（THD+N）低至0.05%。灵活的三线I²S接口支持左对齐或右对齐音频数据。 LM49450为耳机和扬声器输出分别提供32级音量控制。3D音效增强、模式选择、关断控制和音量均可通过I²C兼容接口进行控制。输出短路和热过载保护功能可防止器件在故障条件下受损。出色的咔嗒声和爆音抑制功能可消除上电/断电和关断期间的可听瞬态噪声。LM49450采用节省空间的32引脚WQFN封装。

商品特性

24位立体声DAC
立体声无滤波器D类操作
可选扩频模式，降低EMI
接地参考耳机放大器，SNR达100dB
I2S兼容音频接口
音频采样率高达192kHz
TI的3D音效增强功能
32级数字音量控制
I2C兼容控制接口
耳机检测输入
立体声模拟线路输入
输出短路保护
热过载保护
最少的外部元件
咔嗒声和爆音抑制
微功耗关断
采用节省空间的32引脚WQFN封装

应用领域

便携式媒体播放器
便携式导航设备
多媒体显示器
笔记本电脑
便携式游戏设备
移动手机

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	2.5Wx2@4Ω
	工作电压	2.7V~5.5V
	总谐波失真+噪声(THD+N)	0.06%

	属性	参数值
	静态电流(Iq)	5.3mA；7.5mA
	工作温度	-40℃~+85℃
	信噪比	102dB
	电源纹波抑制比(PSRR)	77dB；67dB
	效率	87%；80%
