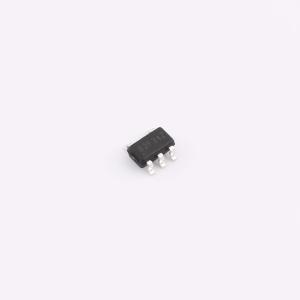

温馨提醒：图片仅供参考，商品以实物为准

MT3540-F23

1.5A，1.2MHz升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MT3540是一款1.5A、1.2MHz固定频率升压转换器,适用于小型低功耗应用。它具有内部0.5Ω功率MOSFET,2.5V至5.5V输入电压范围,最高可达28V的输出电压,40μA的静态电流,以及1.2MHz的固定开关频率。该芯片还具有自动脉冲频率调制模式,可在轻载时提高效率。
品牌名称: 西安航天民芯
商品型号: MT3540-F23
商品编号: C181783
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案

商品参数

商品概述

MT3540是一款固定频率、5引脚SOT23封装的电流模式升压转换器，适用于小型低功耗应用。MT3540的开关频率为1.2MHz，允许使用高度为2mm或更小的小型低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池使用寿命。MT3540的输入电压低至2.5V，在5V电源供电时，可输出高达28V的电压，最大电流为100mA。MT3540具有轻载时自动切换至脉冲频率调制模式的特性。MT3540具备欠压锁定、限流和热过载保护功能，可防止输出过载时器件损坏。MT3540采用小型5引脚SOT - 23封装。

商品特性

集成0.5Ω功率MOSFET
40μA静态电流
2.5V至5.5V输入电压
1.2MHz固定开关频率
内部1.5A开关电流限制
可调输出电压
内部补偿
最高28V输出电压
轻载时自动进入脉冲频率调制模式
效率超过85%
采用5引脚SOT23 - 5封装

应用领域

OLED偏置
LCD偏置电源
白光LED驱动器
个人数字助理（PDA）
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	1.23V~28V
	输出电流	1.5A
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
