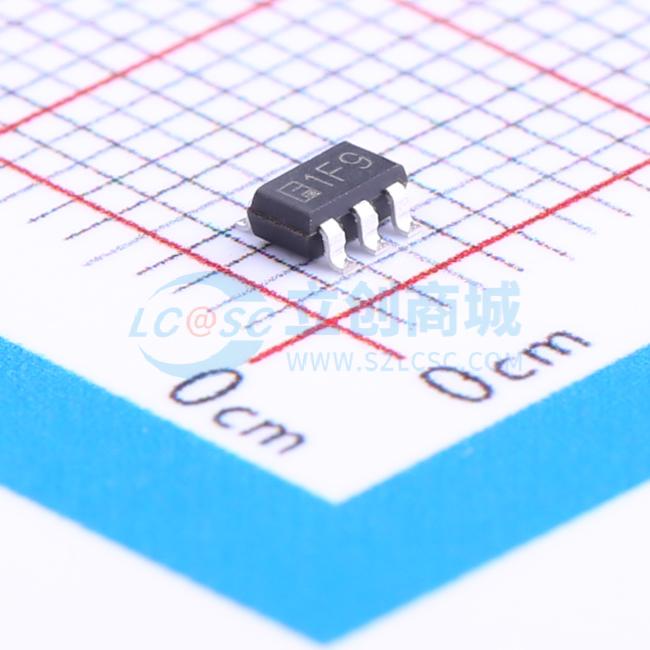

温馨提醒：图片仅供参考，商品以实物为准
MT9216
800mA，2V-6V输入，1.5MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MT9216是一款高效率的同步降压转换器,支持2V至6V的输入电压范围,最大输出电流为800mA,开关频率为1.5MHz。该器件集成了主开关和同步整流器,无需外部肖特基二极管,适用于便携设备和锂电池供电系统。
- 品牌名称
- 西安航天民芯
- 商品型号
- MT9216
- 商品编号
- C182965
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 800mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款定频、电流模式PWM降压转换器。该器件集成了主开关和同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合为单节锂离子电池供电的便携式设备供电。输出电压可低至0.6V进行调节。它还可以以100%占空比运行，实现低压差操作，延长便携式系统的电池寿命。该器件提供两种操作模式，即PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。它采用薄型5引脚SOT封装，有可调版本以及1.2V、1.5V、1.8V、2.5V和3.3V固定输出电压版本可供选择。
商品特性
- 高效率：高达96%
- 1.5MHz定频操作
- 800mA输出电流
- 无需肖特基二极管
- 2V至6V输入电压范围
- 输出电压低至0.6V
- 轻载时采用PFM模式以实现高效率
- 压差操作时占空比为100%
- 低静态电流：20μA
- 采用斜率补偿电流模式控制，具有出色的线路和负载瞬态响应
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- 关断电流<1μA
- SOT23 - 5封装
应用领域
- 蜂窝手机和智能手机
- 无线和DSL调制解调器
- 个人数字助理（PDA）
- 便携式仪器
- 数码静态和摄像机
- MP3播放器
