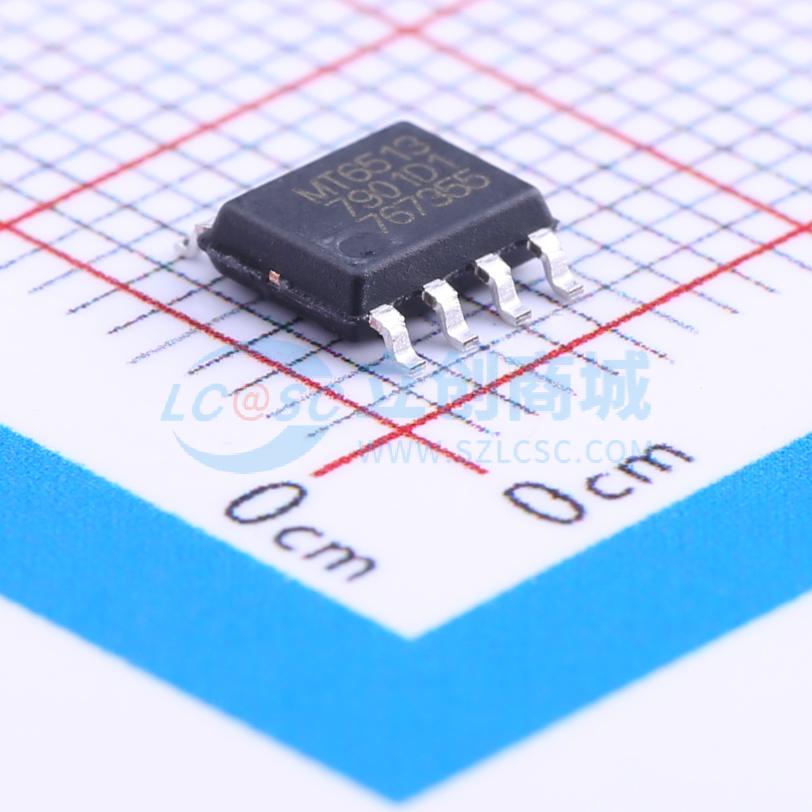

温馨提醒：图片仅供参考，商品以实物为准
MT6513CPA
高精度CC/CV初级侧控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- 西安航天民芯
- 商品型号
- MT6513CPA
- 商品编号
- C181784
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.206克(g)
商品参数
参数完善中
商品概述
MT6513是一款高性能离线PWM功率开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此可省去光耦和TL431。该器件集成了专利的恒压（CV）和恒流（CC）控制功能。 在CC控制模式下，可通过ISEN引脚处的检测电阻Rs从外部调节电流和输出功率设置。在CV控制模式下，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。该器件在CC模式以及大负载条件下以PFM模式工作，在轻/中负载时以频率降低的PWM模式工作。MT6513具备上电软启动控制和保护功能，并具有自动恢复特性，包括逐周期电流限制、VIN过压保护（OVP）、VIN钳位和欠压锁定（UVLO）。采用频率混洗技术可实现出色的EMI性能。MT6513可实现高精度的恒压（CV）和恒流（CC）控制。 MT6513是一款经济高效的PWM功率开关，针对离线低功率AC/DC应用进行了优化，包括电池充电器和适配器。它采用初级侧感应和调节方式，因此无需光耦和TL431。专利的内置CV和CC控制可实现高精度的CC/CV控制，满足大多数适配器和充电器的应用需求。
商品特性
- 在通用交流输入下，恒压调节精度为±5%，恒流调节精度为±5%
- 无需TL431和光耦的初级侧感应和调节
- 可编程CV和CC调节，可调节恒流和输出功率设置
- 内置带初级侧反馈的次级恒流控制
- 内置自适应电流峰值调节
- 内置初级绕组电感补偿
- 可编程线缆压降补偿
- 上电软启动
- 内置前沿消隐（LEB）
- 逐周期电流限制
- 带迟滞的VIN欠压锁定（UVLO）
- VIN过压保护（OVP）
- VIN钳位
应用领域
- 用于手机充电器的低功率AC/DC离线开关电源
- 数码相机充电器
- 小功率适配器
- 电脑、电视等的辅助电源
- 线性稳压器/RCC的替代方案
