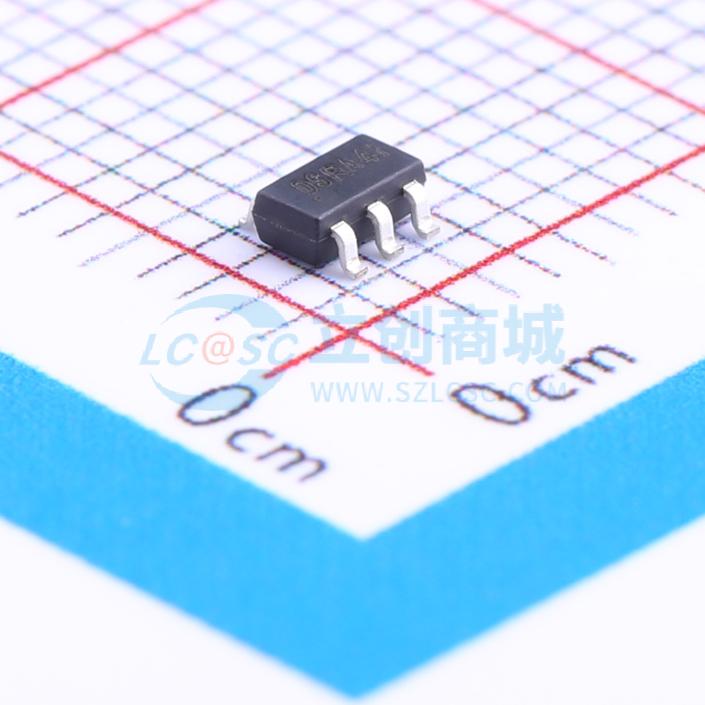

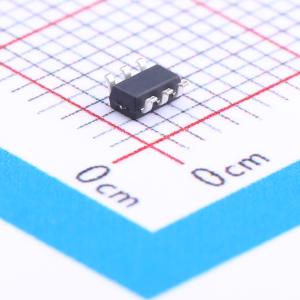

MT6273
MT6273
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- 西安航天民芯
- 商品型号
- MT6273
- 商品编号
- C182964
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 12V~25V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
MT6273是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。“扩展突发模式”控制可大幅降低待机功耗，助力设计轻松满足国际节能要求。
商品特性
- 上电软启动，降低MOSFET的Vds应力
- 采用频率抖动技术改善EMI
- 扩展突发模式控制，提高效率并实现最低待机功耗设计
- 无音频噪声运行
- 固定65kHz开关频率
- 全面的保护功能
- 带迟滞功能的VDD欠压锁定（UVLO）
- 逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
- 带自动恢复功能的过载保护（OLP）
- 带自动恢复功能的过温保护（OTP）
- 带自动恢复功能的VDD过压保护（OV）
- 正常工作时PWM开关频率内部固定，并微调至较窄范围。
- VDD低启动电流和低工作电流有助于实现可靠的上电启动和低待机设计。
- 通过频率抖动技术实现出色的EMI性能。设计中将20kHz以下的音调能量降至最低，并消除了运行期间的音频噪声。
- MT6273采用SOT23 - 6封装。
应用领域
- 电池充电器
- 电源适配器
- 机顶盒电源
- 开放式开关电源
