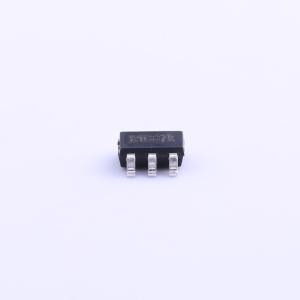

MT9284CS6

1.2MHz高效升压型白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款升压转换器，设计用于单节锂离子电池驱动多达7个串联白光LED。采用电流模式、固定频率架构调节LED电流，通过外部电流检测电阻测量。包含欠压锁定、限流和热过载保护，防止输出过载时损坏。优化的工作频率可满足小LC滤波器值和低工作电流的要求，同时具有高效率。内部软启动功能可降低浪涌电流。小封装类型为节省PCB空间和降低总物料清单成本提供了最佳解决方案。
品牌名称: 西安航天民芯
商品型号: MT9284CS6
商品编号: C181786

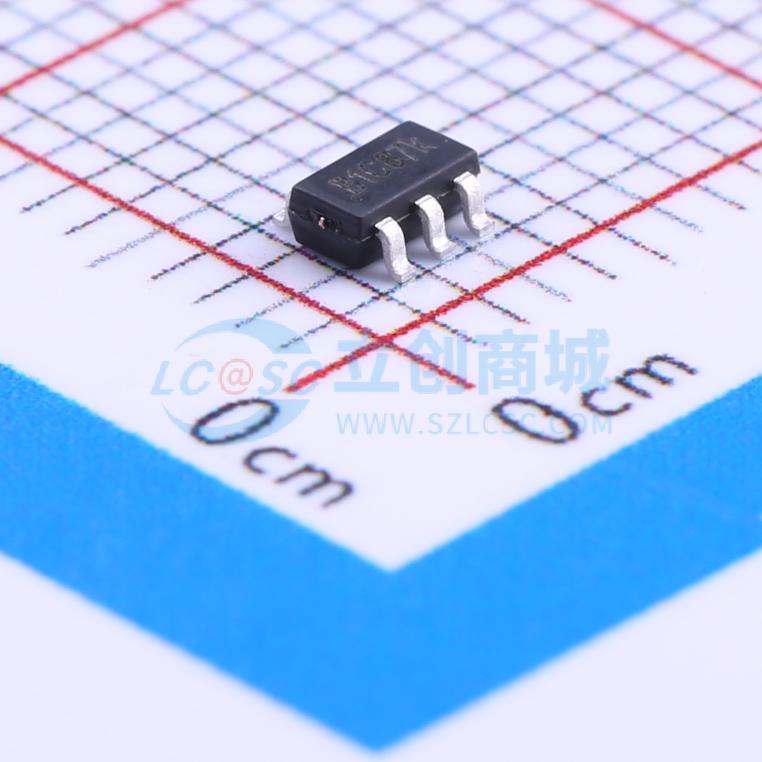

商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置

商品概述

MT9284是一款升压转换器，设计用于由单节锂离子电池驱动多达7个串联白光LED。MT9284采用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻进行测量。 MT9284具备欠压锁定、限流和热过载保护功能，可防止在输出过载时器件受损。优化的工作频率能够满足小值LC滤波器和低工作电流且高效率的要求。内部软启动功能可降低浪涌电流。微小的封装类型为节省PCB空间和降低总体BOM成本提供了最佳解决方案。

商品特性

高效率：高达90%
1.2MHz恒定频率工作
集成内部功率MOSFET
可驱动多达7个串联白光LED
宽频率范围的软启动/调光
欠压锁定、热关断
内部限流
过压保护
小型LC滤波器
减少外部元件数量
关断电流<1μA
SOT23-6封装

应用领域

相机闪光灯白光LED
手机、智能手机LED背光源
PDA LED背光源
数码相机
摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~5.5V
	开关频率	1.2MHz
	通道数	1
	调光	PWM；模拟
