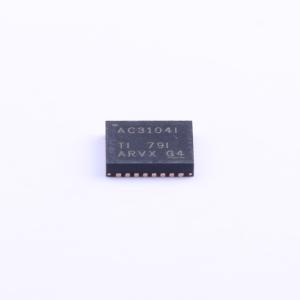

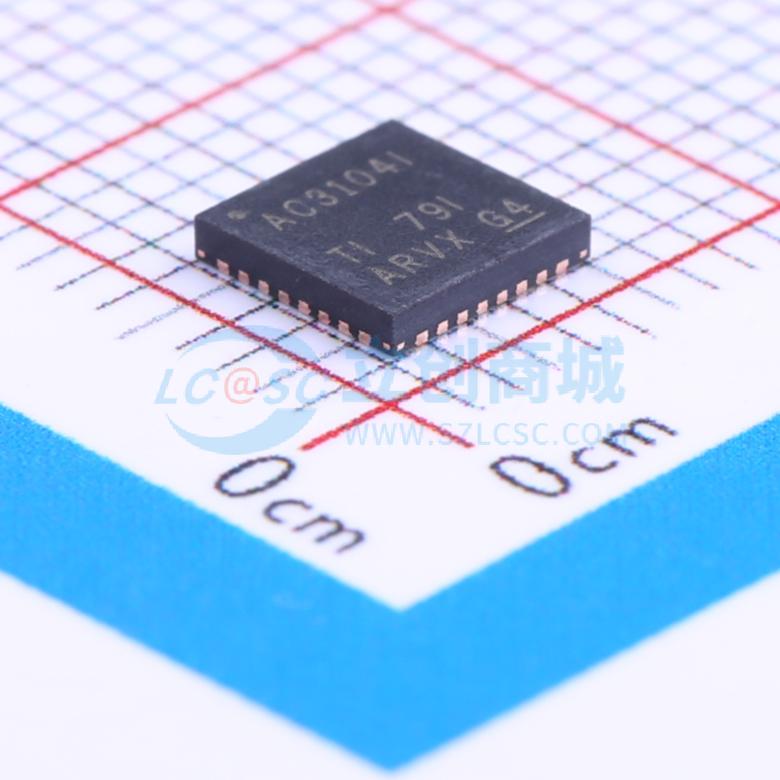

TLV320AIC3104IRHBR

用于便携式音频和电话的低功耗立体声音频编解码器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV320AIC3104 具有 6 个输入、6 个输出、耳机放大器和增强数字效果的低功耗立体声编解码器
品牌名称: TI(德州仪器)
商品型号: TLV320AIC3104IRHBR
商品编号: C181753

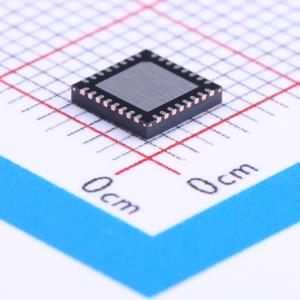

商品封装: HVQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.154克(g)

商品参数

商品概述

TLV320AIC3104是一款低功耗立体声音频编解码器，配备立体声耳机放大器，以及多个输入和输出，可配置为单端或全差分模式。该器件具备基于寄存器的广泛功率控制功能，因此在3.3V模拟电源供电下，立体声48kHz DAC播放功耗低至14mW，使其非常适合便携式电池供电的音频和电话应用。 TLV320AIC3104的录音路径包含集成的麦克风偏置、数字控制的立体声麦克风前置放大器和自动增益控制（AGC），并具备多个模拟输入之间的混合/复用功能。在录音过程中，可编程滤波器可消除数码相机光学变焦时可能产生的可听噪声。播放路径包括从立体声DAC和选定输入，通过可编程音量控制，到各种输出的混合/复用功能。 TLV320AIC3104包含四个高功率输出驱动器和两个全差分输出驱动器。高功率输出驱动器可驱动多种负载配置，包括使用交流耦合电容驱动多达四个通道的单端16Ω耳机，或在无电容输出配置下驱动立体声16Ω耳机。立体声音频DAC支持8kHz至96kHz的采样率，并在DAC路径中包含可编程数字滤波，可实现3D、低音、高音、中音效果、扬声器均衡以及32kHz、44.1kHz和48kHz采样率的去加重。立体声音频ADC支持8kHz至96kHz的采样率，前面配备可编程增益放大器或AGC，可为低电平麦克风输入提供高达59.5dB的模拟增益。TLV320AIC3104在起控时间（8 - 1408ms）和释放时间（0.05 - 22.4秒）方面具有极宽的可编程范围。这种扩展的AGC范围使AGC可针对多种应用进行调整。对于既不需要模拟信号处理也不需要数字信号处理的节能应用，该器件可置于特殊的模拟信号直通模式。在此模式下，由于大部分器件在直通操作期间断电，因此可显著降低功耗。串行控制总线支持I²C协议，而串行音频数据总线可编程为I2S、左对齐、右对齐、DSP或TDM模式。器件包含一个高度可编程的PLL，用于灵活的时钟生成，并支持从512kHz到50MHz的各种可用MCLK产生的所有标准音频速率，尤其关注12MHz、13MHz、16MHz、19.2MHz和19.68MHz等最常用的系统时钟。 TLV320AIC3104的模拟电源电压范围为2.7V至3.6V，数字内核电源电压范围为1.525V至1.95V，数字I/O电源电压范围为1.1V至3.6V。

商品特性

102dBA信噪比
16、20、24或32位数据
支持8kHz至96kHz的采样率
3D、低音、高音、均衡或去加重效果
具备灵活的节能模式和性能
92dBA信噪比
录音时可进行数字信号处理和噪声滤波
六个音频输入引脚 – 一对单端立体声输入、一对全差分立体声输入
六个音频输出驱动器
立体声全差分或单端耳机驱动器、全差分立体声线路输出

应用领域

数码相机
智能手机
个人数字助理（PDA）
便携式计算机
通信娱乐应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交80单

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	I2S；I2C

	属性	参数值
	采样率	8kHz~96kHz
	工作电压	2.7V~3.6V；1.1V~3.6V；1.525V~1.95V
	工作温度	-40℃~+85℃
