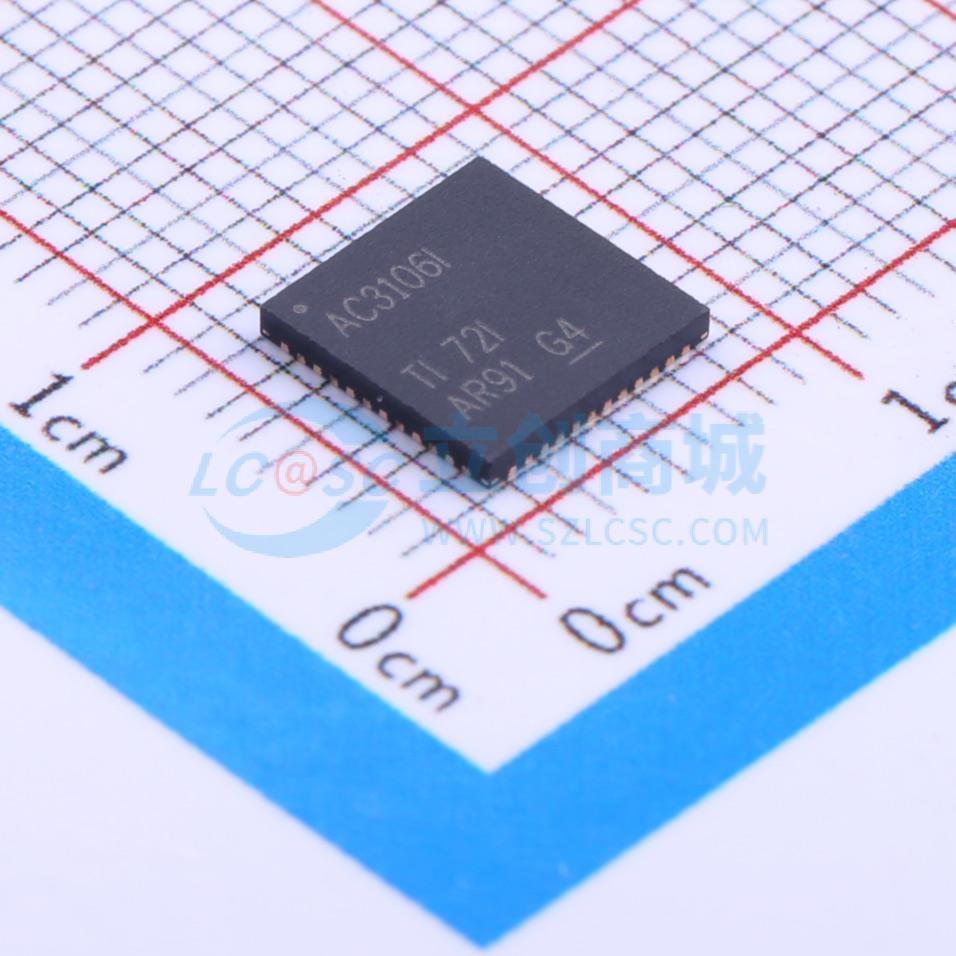

温馨提醒：图片仅供参考，商品以实物为准
TLV320AIC3106IRGZR
TLV320AIC3106 低功耗立体声音频编解码器，适用于便携式音频/电话
- 描述
- 低功耗立体声音频编解码器，支持8 kHz至96 kHz采样率，具有数字麦克风和模拟立体声DAC、ADC，集成麦克风偏置、自动增益控制等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV320AIC3106IRGZR
- 商品编号
- C183086
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 编解码器 | |
| 接口类型 | I2C；I2S；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 8kHz~96kHz | |
| 工作电压 | 1.1V~3.6V；1.65V~1.95V；2.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TLV320AIC3106是一款低功耗立体声音频编解码器，配备立体声耳机放大器，以及多个输入和输出，可配置为单端或全差分模式。该器件具备基于寄存器的广泛电源控制功能，在3.3V模拟电源供电下，立体声48kHz DAC播放功耗低至15mW，非常适合便携式电池供电的音频和电话应用。 TLV320AIC3106的录音路径集成了麦克风偏置、数字控制的立体声麦克风前置放大器和自动增益控制（AGC），并具备多个模拟输入的混合/复用功能。录音时可使用可编程滤波器，去除数码相机光学变焦时可能产生的可听噪声。 播放路径具备从立体声DAC和选定输入，通过可编程音量控制，到各种输出的混合/复用功能。 TLV320AIC3106包含四个高功率输出驱动器和三个全差分输出驱动器。高功率输出驱动器能够驱动多种负载配置，包括使用交流耦合电容驱动多达四个通道的单端16Ω耳机，或在无电容输出配置下驱动立体声16Ω耳机。 立体声音频DAC支持8kHz至96kHz的采样率，并在DAC路径中包含可编程数字滤波，可实现3D、低音、高音、中音效果、扬声器均衡以及32kHz、44.1kHz和48kHz采样率的去加重。立体声音频ADC支持8kHz至96kHz的采样率，前置可编程增益放大器或AGC，可为低电平麦克风输入提供高达59.5dB的模拟增益。TLV320AIC3106的攻击时间（8ms - 1408ms）和衰减时间（0.05s - 22.4s）具有极宽的可编程范围。这种扩展的AGC范围使AGC可针对多种应用进行调整。 对于无需模拟或数字信号处理的节能应用，该器件可置于特殊的模拟信号直通模式。在此模式下，大部分器件在直通操作期间断电，显著降低了功耗。 串行控制总线支持SPI或I²C协议，而串行音频数据总线可配置为I²S、左右对齐、DSP或TDM模式。内置高度可编程的PLL，可灵活生成时钟，支持从512kHz至50MHz的各种可用MCLK产生所有标准音频速率，尤其针对12MHz、13MHz、16MHz、19.2MHz和19.68MHz等最常用的系统时钟。
商品特性
- 立体声音频DAC
- 102dBA信噪比
- 16/20/24/32位数据
- 支持8kHz至96kHz的速率
- 3D/低音/高音/均衡/去加重效果
- 具备灵活的节能模式和性能
- 立体声音频ADC
- 92dBA信噪比
- 支持8kHz至96kHz的速率
- 录音时可进行数字信号处理和噪声滤波
- 十个音频输入引脚
- 可配置为单端或全差分模式
- 浮空输入配置具备三态功能
- 七个音频输出驱动器
- 立体声全差分或单端耳机驱动器
- 全差分立体声线路输出
- 全差分单声道输出
- 低功耗：3.3V模拟电源供电下，48kHz立体声播放功耗为15mW
- 具备无源模拟旁路的超低功耗模式
- 可编程输入/输出模拟增益
- 录音自动增益控制（AGC）
- 可编程麦克风偏置电平
- 可编程PLL，可灵活生成时钟
- 控制总线可选SPI或I²C
- 音频串行数据总线支持I²S、左右对齐、DSP和TDM模式
- 备用串行PCM/I²S数据总线，便于连接蓝牙模块
- 支持同时使用数字麦克风和模拟麦克风
- 广泛的模块化电源控制
- 电源：
- 模拟：2.7V - 3.6V
- 数字内核：1.65V - 1.95V
- 数字I/O：1.1V - 3.6V
- 封装：5.00mm x 5.00mm 80引脚VFBGA；7.00mm x 7.00mm 48引脚QFN
应用领域
- 数码相机
- 智能手机
