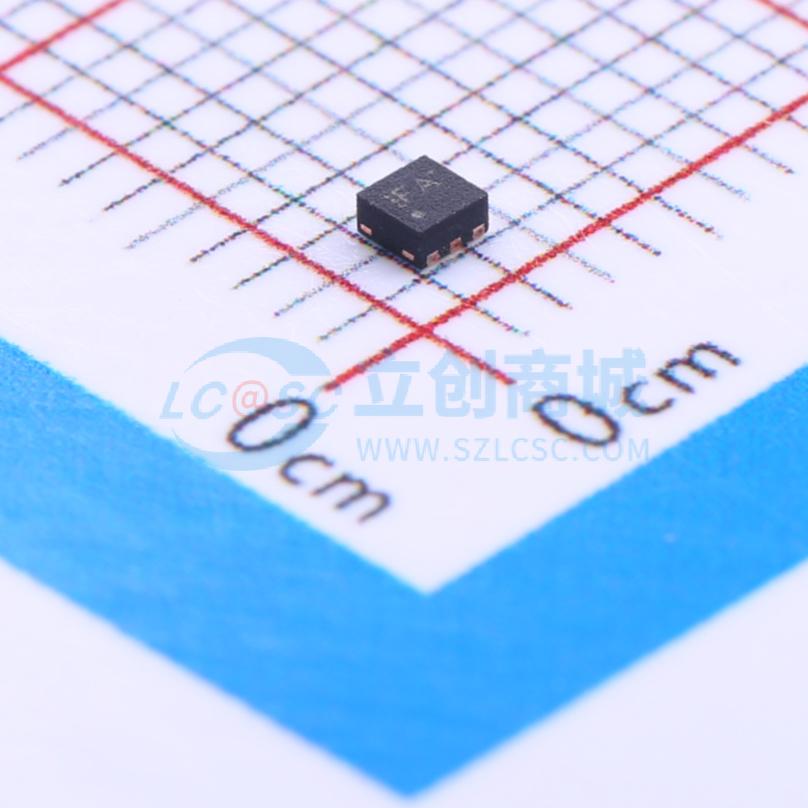

BQ29700DSER

bq2970电池单元保护器件可为高放电/充电电流运行或电池过充情况下的过流保护提供精确的监测和触发阈值。 bq2970器件可为锂离子/锂聚合物电池单元提供保护功能，并跨外部功率FET进行监测，以防止高充电或放电电流造成的损坏。此外，还具备过充和电池电量耗尽监测与保护功能。这些特性在正常模式运行下以低电流消耗实现。

• 输入电压范围 电池组 +：VSS – 0.3 V至12 V
• FET驱动：
  • 充电（CHG）和放电（DSG）FET驱动输出
• 用于过流保护（OCP）的跨外部FET电压检测精度在±5 mV（典型值）以内
• 故障检测：
  • 过充检测（OVP）、过放检测（UVP）、充电过流检测（OCC）、放电过流检测（OCD）
  • 负载短路检测（SCP）
• 电量耗尽电池的零电压充电
• 工厂预设故障保护阈值：
  • 故障检测电压阈值、故障触发定时器
  • 故障恢复定时器
• 未启用电池充电器时的运行模式：
  • 正常模式 静态电流（Icc） = 4 μA
  • 关断模式 静态电流（Iq） = 100 nA
• 工作温度范围 TA = -40°C至+85°C
• 封装：
  • 6引脚DSE 1.50 mm × 1.50 mm × 0.75 mm

• 平板电脑
• 移动手机
• 手持数据终端
