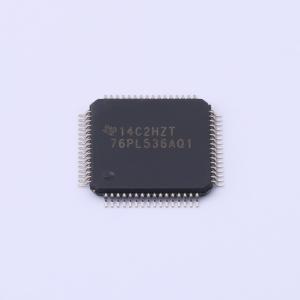

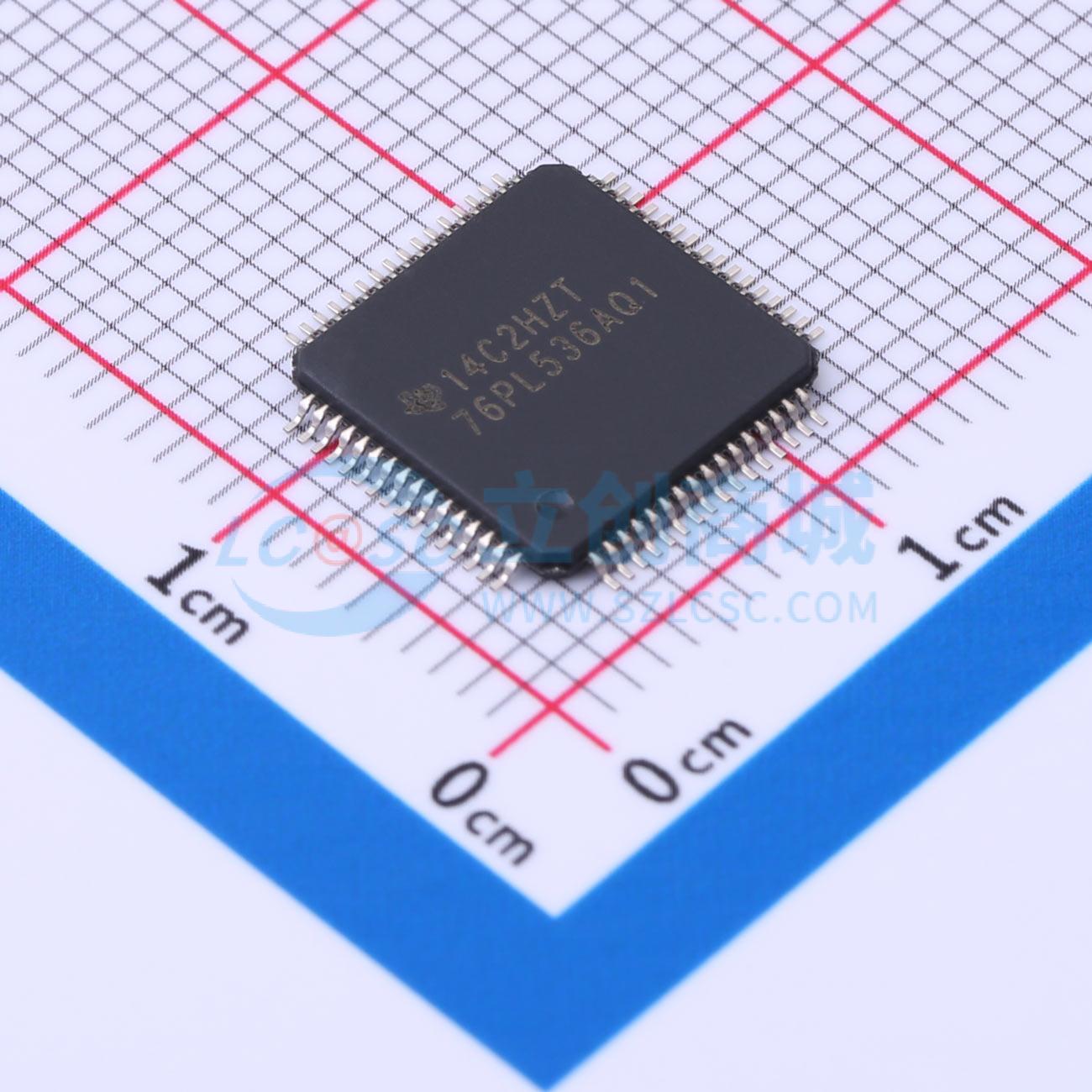

BQ76PL536ATPAPRQ1

可堆叠电池监控器和保护器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ76PL536A-Q1 用于汽车电池组的 3 至 6 节串联锂离子电池监控器和二次保护
品牌名称: TI(德州仪器)
商品型号: BQ76PL536ATPAPRQ1
商品编号: C187913
商品封装: HTQFP-64(10x10)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

bq76PL536A-Q1 器件是用于三至六节串联锂离子电池的可堆叠电池监控器和保护器。bq76PL536A-Q1 集成了模拟前端 (AFE) 以及精密模数转换器 (ADC)，用于精确测量电池电压。使用一个单独的 ADC 来测量温度。除测量温度外，该器件还对各通道提供过压和欠压监控保护。通过非易失性存储器来存储用户可编程的保护阈值和延迟时间。一旦超出其中某个阈值，就会输出故障信号。可通过堆叠式 bq76PL536A-Q1 器件来实现对由 192 节电池组成的电池组的支持。所有器件通过高速 SPI 接口进行连接。简化的系统连接

商品特性

符合汽车应用，具有符合 AEC - Q100 标准的下列结果：
- 器件温度 2 级： - 40℃ 至 + 105℃ 的环境运行温度范围
- 器件人体模型 (HBM) 分类等级 2
- 器件充电器件模型 (CDM) 分类等级 C4B
3 节至 6 节电池支持，所有化合物
热插拔
用于数据通信的高速串行外设接口 (SPI)
支持垂直堆叠的接口器件之间无需隔离组件
高精度模数转换器 (ADC)：
- ±1mV 典型精度
- 14 位分辨率，6μs 转换时间
- 九个 ADC 输入
- 支持同步测量的专用引脚
配置数据存储在具有差错校验/纠正 (ECC) 功能的一次性可编程 (OTP) 寄存器中
内置比较器（二级保护器）支持：
- 过压和欠压保护
- 过热保护
- 可编程的阈值和延迟时间
- 专用故障信号
支持安全超时功能的电芯均衡控制输出，通过外部组件设置均衡电流
电源电压范围：7.2V 至 27V 连续电压以及 36V 峰值
低功耗：
- 休眠电流典型值为 12μA，空闲电流典型值为 45μA
集成 5V、3mA 高精度 LDO

应用领域

电动车与混合动力电动车
不间断电源系统 (UPS)
电动自行车和电动踏板车
大型电池系统

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片
	工作电压	7.2V~27V
	电池类型	锂电池
	电池节数	3~6

	属性	参数值
	工作温度	-40℃~+105℃
	电池温度检测	支持
	静态电流(Iq)	45uA
	接口类型	SPI
