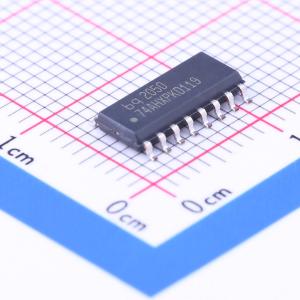

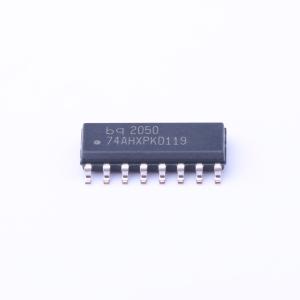

BQ2050SN-D119

bq2050锂离子电量计™IC适用于电池组或系统内安装，以精确记录可用电池容量。该IC监测连接在电池负极与地之间的检测电阻上的电压降，以确定电池的充电和放电活动。在充电、放电和自放电计算中会对电池温度以及充放电速率进行补偿，从而在广泛的工作条件下提供可用容量信息。电池容量会在从满电到放空的放电周期中自动重新校准，即“学习”。 可用标称容量可通过五段式LED显示屏直接显示。这些段用于以图形方式指示可用容量。bq2050支持与外部处理器（共地）进行简单的单线双向串行通信。bq2050会根据串行链路上的外部命令输出电池信息。 bq2050可直接由单节电池（V_{BAT}>3V）供电。利用REF输出和外部晶体管，可为多节串联电池系统构建一个简单、低成本的稳压器。 内部寄存器包括可用容量、温度、缩放后的可用能量、电池ID、电池状态和编程引脚设置。为支持组件测试，也可对输出进行控制。外部处理器还可覆盖bq2050电量计的部分数据寄存器。

• 对锂离子可充电电池的可用容量进行保守且可重复的测量
• 专为电池组集成而设计
• 典型工作电流为120μA
• 尺寸小巧，可在小至%平方英寸的PCB上实现
• 可集成到系统中或作为独立设备使用
• 通过单线串行通信端口或直接驱动LED显示容量
• 测量结果对电流和温度进行补偿
• 使用内部温度传感器进行自放电补偿
• 16引脚窄体SOIC封装
