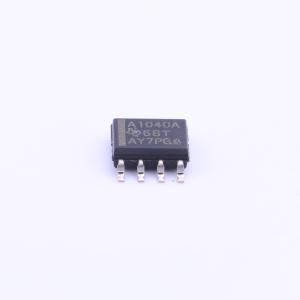

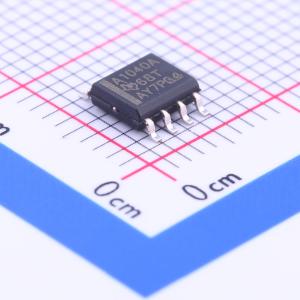

SN65HVDA1040AQDRQ1

SN65HVDA1040A-Q1器件符合或超过ISO 11898标准的规格，适用于采用控制器局域网（CAN）的应用。该器件适用于汽车应用。作为一款CAN收发器，该器件可为总线提供差分发送能力，并以高达1兆比特每秒（Mbps）的信号速率为CAN控制器提供差分接收能力。线路的信号速率是指每秒发生的电压转换次数，单位为bps（比特每秒）。 该器件专为在特别恶劣的环境中运行而设计，具备多种器件保护功能，如欠压锁定（UVLO）、过温热关断、宽共模范围和接地丢失保护。根据ISO 7637标准，总线引脚还可防止外部交叉布线、-27 V至40 V的短路以及电压瞬变。

• 适用于汽车应用
• 符合或超过ISO 11898-2和-5的要求
• 符合GIFT/ICT标准
• 总线引脚具备高达±12 kV（人体模型）的ESD保护
• 具备总线唤醒功能的低电流待机模式，最大电流< 12 μA
• 高电磁兼容性（EMC）
• 通过分压端接为总线共模稳定提供SPLIT电压源
• 数字输入与3.3 V和5 V微处理器兼容
• 封装选项：SOIC和VSON
• 保护功能：总线故障保护范围为-27 V至40 V
• TXD显性超时
• 热关断保护
• 上电和掉电时总线输入和输出无毛刺
• 低VCC时具备高总线输入阻抗（未供电时总线呈理想的无源特性）

• GMW3122双线CAN物理层
• 汽车应用的SAE J2284高速CAN
• SAE J1939标准数据总线接口
• ISO 11783标准数据总线接口
• NMEA 2000标准数据总线接口
