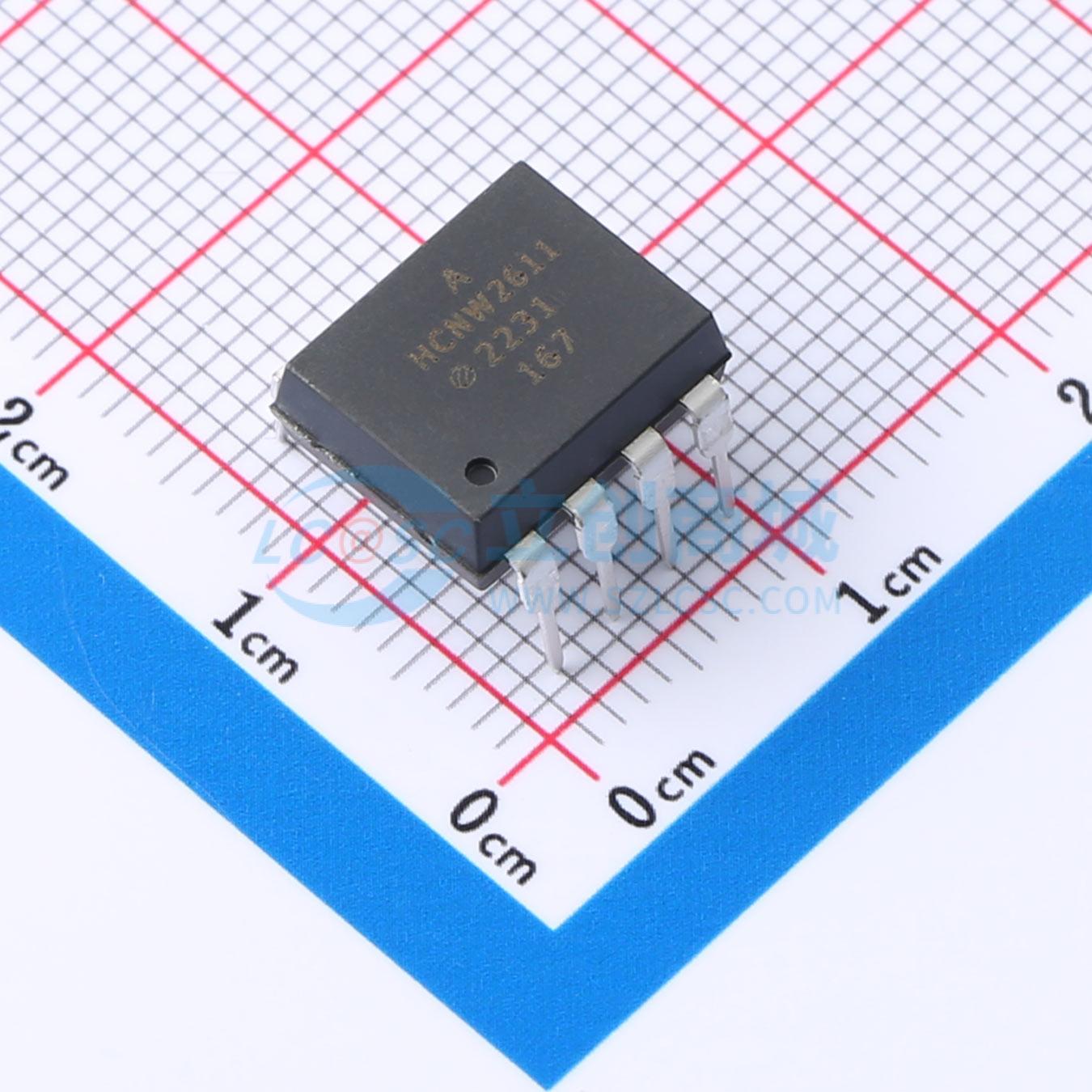

温馨提醒：图片仅供参考，商品以实物为准
HCNW2611-000E
HCNW2611-000E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合门，结合了 GaAsP 发光二极管和集成高增益光电探测器。使能输入允许对探测器进行选通。探测器 IC 的输出是集电极开路肖特基钳位晶体管。内部屏蔽可保证在 Vcm = 1000V 时，共模瞬态抗扰度规格高达 15,000V/μs。这种独特的设计在实现 TTL 兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 -40°C 至 +85°C 范围内得到保证，确保系统无故障运行。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCNW2611-000E
- 商品编号
- C188688
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 2.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 正向压降(Vf) | 1.5V |
应用领域
- 隔离式线路接收器
- 计算机外围接口
- 微处理器系统接口
- A/D、D/A转换的数字隔离
- 开关电源
- 仪器输入/输出隔离
- 消除地环路
- 脉冲变压器替换
- 电机驱动中的电源晶体管隔离
- 高速逻辑系统的隔离
