温馨提醒：图片仅供参考，商品以实物为准

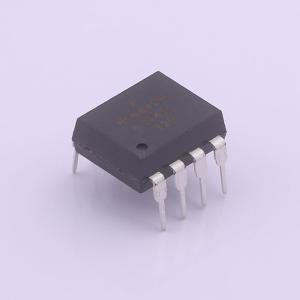

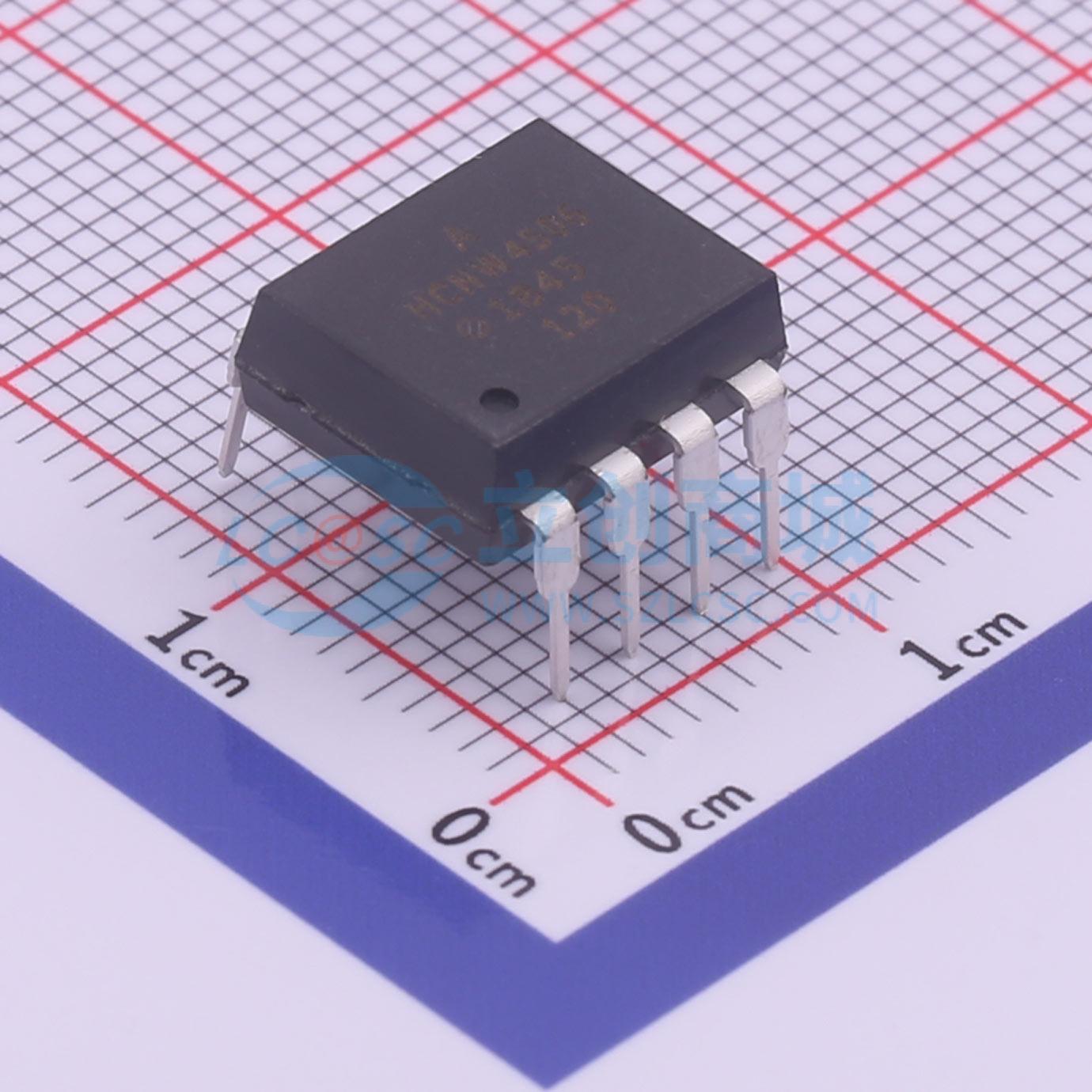

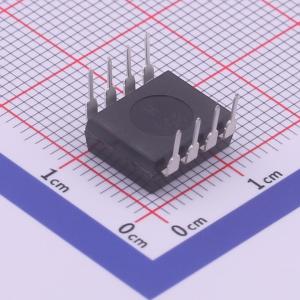

HCNW4506-000E
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCPL - 4506和HCPL - 0466包含一个GaAsP LED，而HCPL - J456和HCNW4506包含一个AlGaAs LED。该LED与一个集成的高增益光电探测器进行光耦合。器件间的传播延迟差异极小，这使得这些光耦合器成为通过减少开关死区时间来提高逆变器效率的优秀解决方案
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCNW4506-000E
- 商品编号
- C188692
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.695克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 44% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 550ns | |
| 传播延迟 tpHL | 485ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 145mW | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 3V | |
| 正向电流(If) | 25mA |
