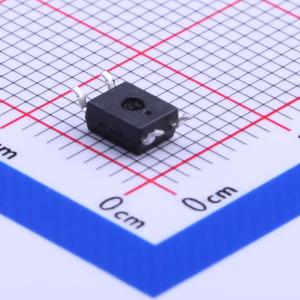

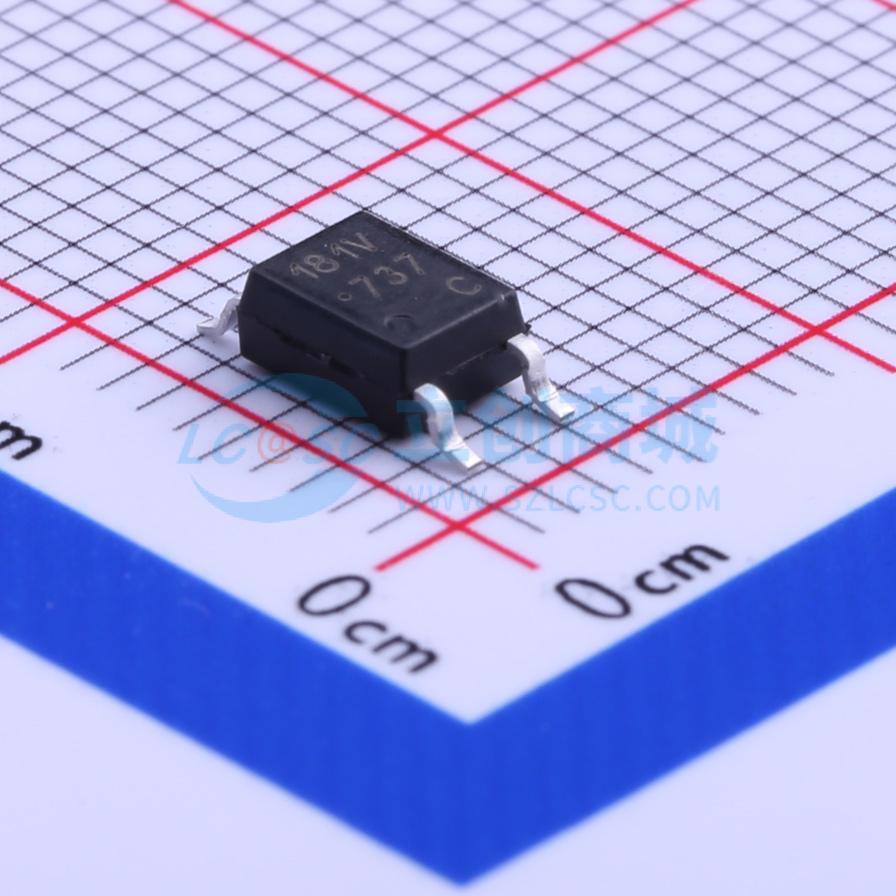

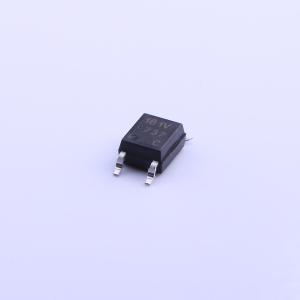

HCPL-181-06CE
贴片式迷你扁平型光电晶体管光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含一个与光电晶体管光耦合的发光二极管，采用4引脚迷你扁平表面贴装器件（SMD）封装，高度为2.0mm。该产品尺寸小巧，可显著节省空间，封装体积比传统双列直插式封装（DIP）小30%。输入-输出隔离电压为3750Vrms。响应时间τᵣ通常为4μs，在输入电流为5mA时，最小电流传输比（CTR）为50%。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-181-06CE
- 商品编号
- C188709
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 200mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% |
