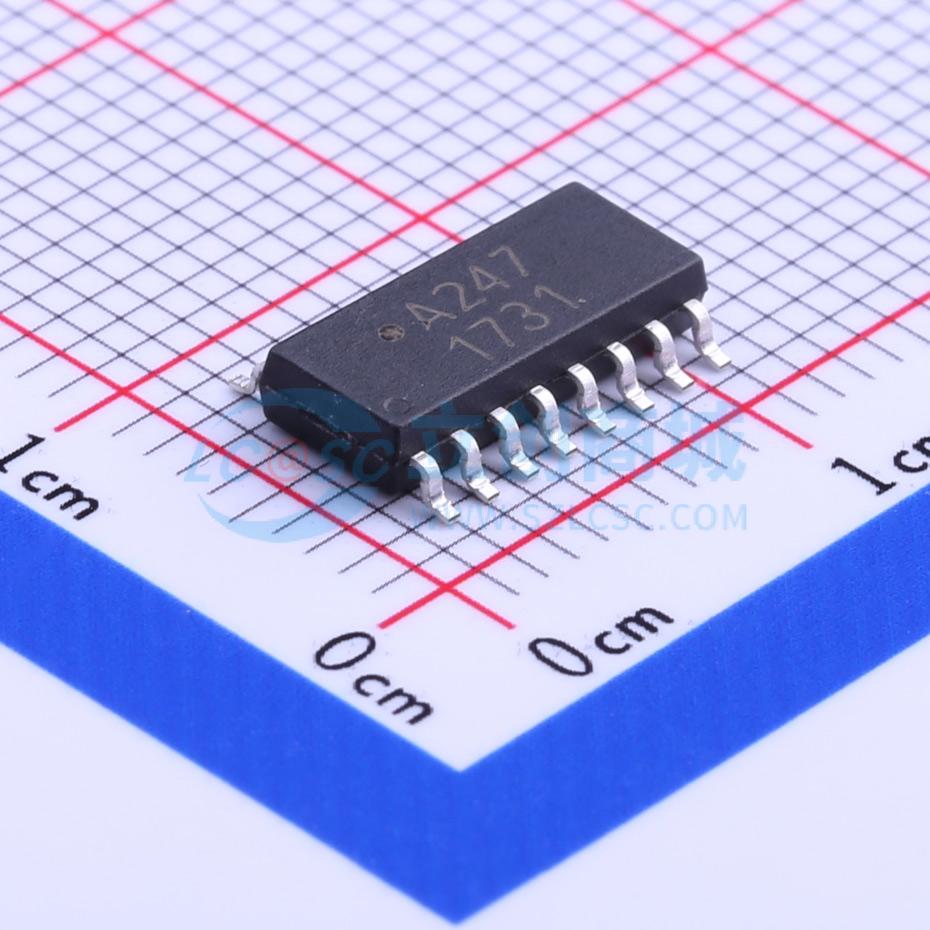

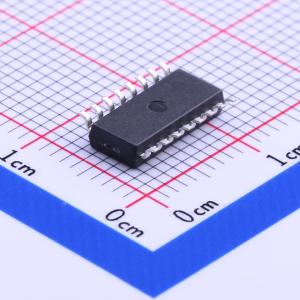

温馨提醒：图片仅供参考，商品以实物为准
ACPL-247-500E
DC输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL - 227是一款直流输入双通道半间距光电晶体管光耦合器，包含两个与两个独立光电晶体管进行光耦合的发光二极管。它采用8引脚SO封装。ACPL - 247是一款直流输入四通道半间距光电晶体管光耦合器，包含四个与四个独立光电晶体管进行光耦合的发光二极管
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-247-500E
- 商品编号
- C188681
- 商品封装
- SOP-16-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.435克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA |
商品概述
ACPL-227是一款直流输入双通道半间距光电晶体管光耦合器，包含两个发光二极管，它们与两个独立的光电晶体管进行光耦合。该器件采用8引脚SO封装。 同样，ACPL-247是一款直流输入四通道半间距光电晶体管光耦合器，包含四个发光二极管，它们与四个独立的光电晶体管进行光耦合。该器件采用16引脚SO封装。 两款器件的输入 - 输出隔离电压额定值均为3750V_RMS。响应时间t_r典型值为2 μs，在输入电流为5 mA时，最小电流传输比（CTR）为50%。
商品特性
- 电流传输比（CTR：在l_F = 5 mA、V_CE = 5V时，最小为50%）
- 高输入 - 输出隔离电压（V_150 = 3750V_RMS）
- 非饱和响应时间：在V_CC = 10V、l_C = 2 mA、R_L = 100Ω时，最大为2（典型值）
- SO封装
- 共模抑制比10 kV/μs（典型值）
- 安全与法规认证 — cUL IEC/EN/DIN EN 60747 - 5 - 5
- 可选配置：ACPL - 227有CTR等级0、B和C可选，ACPL - 247仅提供等级0
应用领域
- 可编程控制器、计算机的输入/输出接口
- 顺序控制器
- 系统设备、测量仪器
- 不同电位和阻抗电路之间的信号传输
