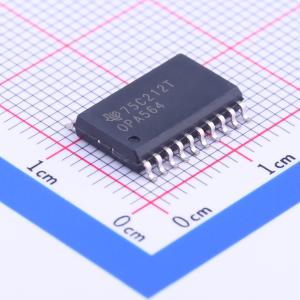

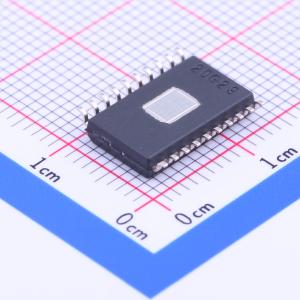

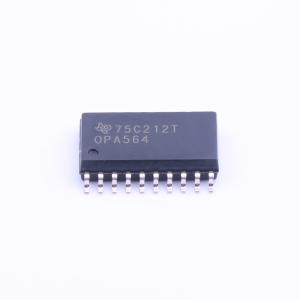

温馨提醒：图片仅供参考，商品以实物为准
OPA564AIDWPR
1.5A, 24V, 17MHz 功率运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA564 1.5A、24V、17MHz 功率运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA564AIDWPR
- 商品编号
- C188648
- 商品封装
- SO-20
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 17MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 40V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 39mA | |
| 输出电流 | 1.5A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 7V~24V | |
| 双电源电压(Vee~Vcc) | -12V~-3.5V；3.5V~12V | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA564是一款低成本大电流运算放大器，适合驱动最高1.5A的容性负载，高压摆率可提供1.3MHz全功率带宽，具备出色的线性度，属于单片集成电路。产品可在单电源7V~24V或双电源±3.5V~±12V下工作，单电源工作时，输入共模范围可延伸至负电源，标称24V电源、最大输出电流1.5A时，输出摆幅可达20V峰峰值。产品内部集成过温、过流保护，可实现准确的用户可选电流限制，提供两个标志输出，分别指示过流状态和过热状态，带有使能/关断引脚，拉低该引脚可关断输出，断开负载。产品采用热增强型表面贴装HSOP-20 PowerPAD封装，可选择热垫位于封装顶面或底面，两个版本的工作温度范围均为-40℃~+85℃，集成用于结温监测的二极管。
商品特性
- 最大输出电流1.5A
- 电源范围宽，支持单电源+7V~+24V供电，也支持双电源±3.5V~±12V供电
- 输出摆幅大，1.5A输出条件下可达20V峰峰值
- 内置完整保护功能，包含热关断、可调电流限制
- 带有诊断标志输出，可分别指示过流、热关断状态
- 支持输出使能/关断控制
- 高速性能：增益带宽积17MHz，10V峰峰值输出下全功率带宽为1.3MHz，压摆率为40V/μs
- 集成二极管用于结温监测
- 提供HSOP-20 PowerPAD封装，可选底部热垫或顶部热垫版本
- 工作温度范围为-40℃~+85℃
应用领域
- 电力线通信
- 阀门、执行器驱动
- VCOM驱动
- 电机驱动
- 音频功率放大
- 电源输出放大
- 测试设备放大
- 传感器激励
- 激光二极管驱动
- 通用线性功率放大
