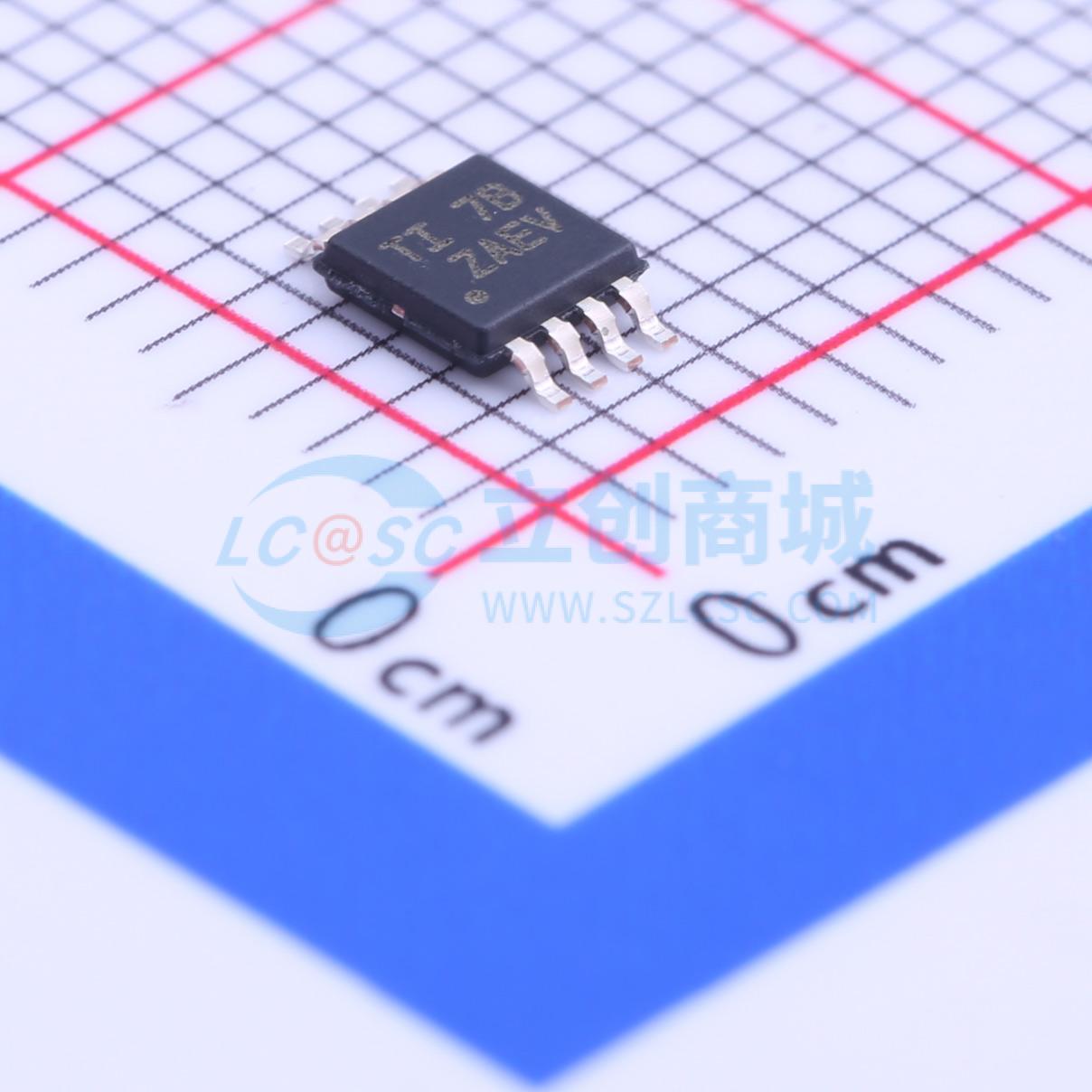

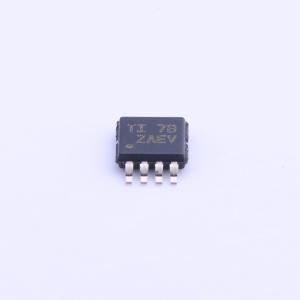

OPA2320AQDGKRQ1
精密、低噪声、RRIO CMOS运算放大器，适用于低功耗单电源应用和驱动采样ADC
- 描述
- OPA2320-Q1 汽车类双路精密零交叉 20MHz、0.9pA、Ib、RRIO、CMOS 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2320AQDGKRQ1
- 商品编号
- C189188
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 0.9pA | |
| 输入失调电流(Ios) | 0.9pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 114dB | |
| 静态电流(Iq) | 1.45mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V | |
| 功能特性 | EMI滤波/RF抑制；ESD保护 |
商品概述
OPAx320-Q1包含OPA320-Q1和OPA2320-Q1，是经过优化的新一代精密低压CMOS运算放大器，具有极低噪声和宽带宽，可在仅1.45mA的低静态电流下运行，拥有零交叉失真的线性输入级，可在整个输入范围内保持优异的共模抑制比，电源电压范围宽，全电源电压范围下电源抑制比性能优异，适用于低功耗、单电源类应用，适合驱动采样模数转换器，也可用于信号调节和传感器放大，可支持直接从电池运行、无需电源调节的高精度低功耗应用，采用小型封装。
商品特性
- 符合汽车应用标准，符合AEC-Q100标准，环境工作温度范围为-40℃~125℃
- 器件HBM ESD分类等级2，器件CDM ESD分类等级C4B
- 具备零交叉失真特性，最大偏移电压为150μV，共模抑制比典型值为114dB，支持轨到轨输入输出
- 最大输入偏置电流为0.9pA，10kHz条件下噪声为7nV/√Hz
- 带宽为20MHz，转换率为10V/μs，每通道静态电流为1.45mA
- 支持1.8V~5.5V单电源，也支持±0.9V~±2.75V双电源供电，单位增益稳定
- 共模输入范围可分别扩展至正负电源电压外100mV，输出电压摆幅通常在电源轨内10mV
- 全电源电压范围内电源抑制比可达106dB
- 采用小型超薄VSSOP封装
应用领域
- 汽车领域
- 高阻抗传感器信号调节
- 互阻抗放大器
- 测试和测量设备
- 可编程逻辑控制器
- 电机控制环路
- 通信领域
- ADC和DAC输入输出缓冲器
- 有源滤波器
