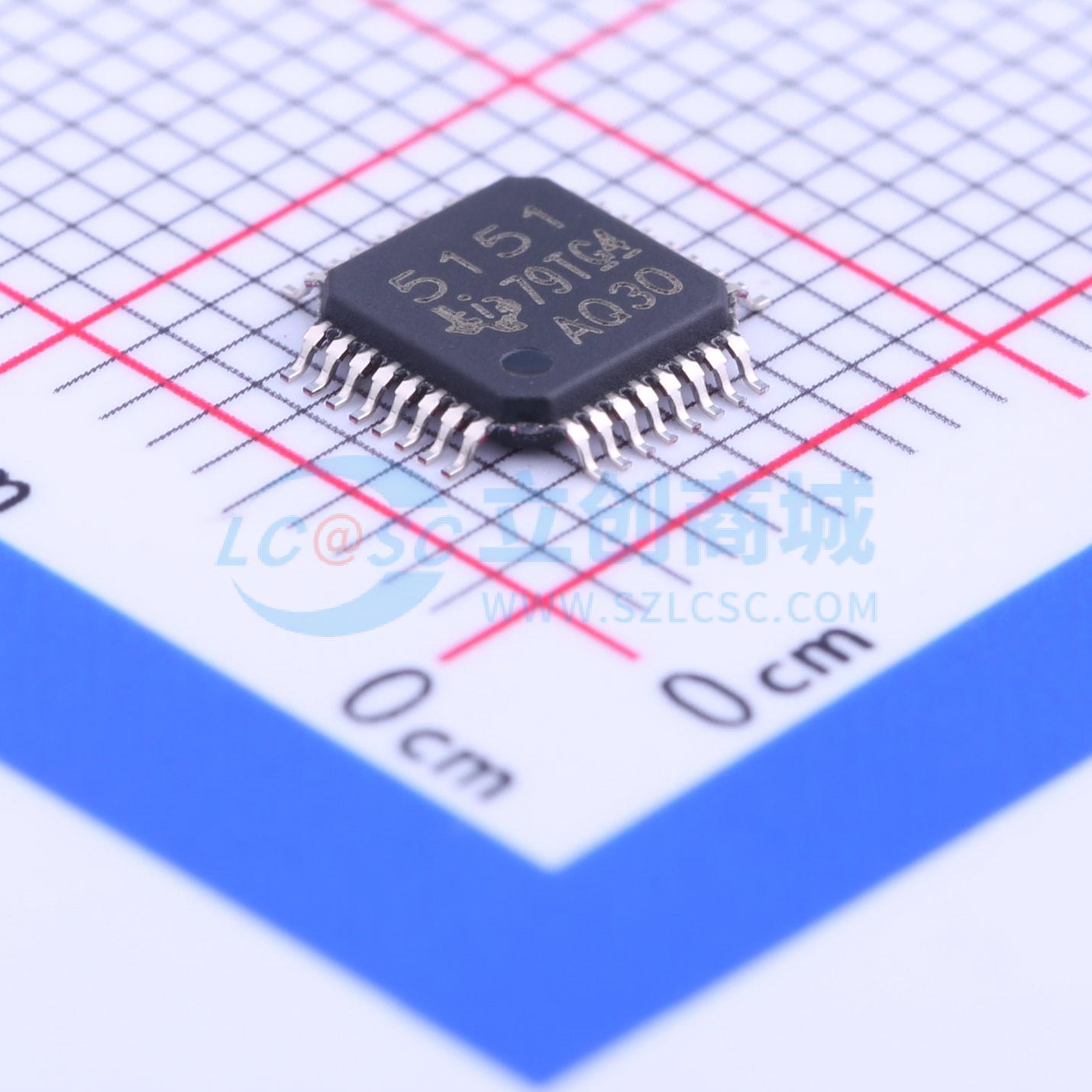

温馨提醒：图片仅供参考，商品以实物为准

TVP5151PBSR

描述: TVP5151 超低功耗 NTSC/PAL/SECAM 视频解码器
品牌名称: TI(德州仪器)
商品型号: TVP5151PBSR
商品编号: C189189
商品封装: TQFP-32(5x5)
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

	属性	参数值
	工作电压	1.8V~3.3V；1.8V
	工作温度	0℃~+70℃
	功能特性	内置锁相环；可编程增益放大器；可编程分辨率

商品概述

TVP5151是一款超低功耗NTSC/PAL/SECAM视频解码器，可将NTSC、PAL和SECAM视频信号转换为8位ITU-R BT.656格式，也可输出离散同步信号，可将基带模拟视频转换为数字YCbCr 4:2:2分量视频，支持复合输入和S-video输入，优化架构实现超低功耗，典型工作条件下功耗为138mW，掉电模式下功耗低于1mW，可延长便携应用的电池续航，仅需一颗27.000MHz晶体即可支持所有标准，可通过I2C串行接口编程，采用专利技术锁定弱信号、带噪声或不稳定信号，可生成锁同步/实时控制输出，用于同步下游视频编码器，支持四行自适应梳状滤波处理亮度和色度数据通路，降低亮度串扰和色度串扰，也可使用色度陷波滤波器，可通过I2C串行接口编程调整色调、亮度、饱和度和锐度等视频参数，除数字视频输出外，还可生成同步、消隐、锁定和时钟信号，支持先进的垂直消隐间隔VBI数据提取，VBI数据处理器可对图文电视、隐藏字幕及其他多种格式的数据进行切片、解析和错误校验，可检测受版权保护的输入信号。

商品特性

支持接收NTSC J、M、4.43，PAL B、D、G、H、I、M、N、Nc，SECAM B、D、G、K、K1、L格式视频
符合ITU-R BT.601标准采样规范，搭载高速9位模数转换器ADC
支持两路复合输入或一路S-Video输入
配备全差分CMOS模拟预处理通道，带有钳位和自动增益控制AGC，可获得良好的信噪比性能
具备超低功耗特性，掉电模式功耗<1mW
提供48引脚PBGA封装ZQC或32引脚TQFP封装PBS两种封装选择
可通过I2C接口调节亮度、饱和度、色调和锐度
配备互补4线3延迟自适应梳状滤波器，可降低亮度串扰和色度串扰噪声
采用专利架构，可锁定弱、带噪声或不稳定信号
仅需单颗27.000MHz晶体即可适配所有标准
内置锁相环PLL，用于生成行锁定时钟和采样时钟
提供副载波锁同步输出，可用于同步外部编码器的彩色副载波
数字I/O电源电压范围为1.8V~3.3V，支持可变电压
支持标准可编程视频输出格式，包含带嵌入式同步的8位4:2:2 ITU-R BT.656格式、带离散同步的8位4:2:2格式
支持Macrovision复制保护检测
支持高级可编程视频输出格式，包含有效视频期间2×过采样原始垂直消隐间隔VBI数据、水平消隐或有效视频期间切片VBI数据
支持多种VBI工作模式，包含图文电视NABTS、WST，带FIFO和扩展数据服务XDS的隐藏字幕解码，宽屏信号、视频节目系统、CGMS-A、垂直间隔时间码，兼容1x/2x电子节目指南模式，支持自定义配置模式，允许用户编程切片引擎处理特殊VBI数据信号
支持上电复位功能
TVP5151I版本支持工业温度范围：-40℃~85℃

应用领域

数字电视
PDA
笔记本电脑
手机
视频录放设备
互联网终端设备
手持游戏机
监控设备
便携式导航设备
便携式视频投影仪

	属性	参数值
	商品目录	视频接口芯片
	类型	解码器
	数据接口	-
	数据速率	-
